      材料分揀綜合實訓考核裝置

      欄目分類:機電一體化教學設備   發布日期:2021-08-31   瀏覽次數:
      材料分揀綜合實訓考核裝置,物料分揀實訓系統適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》等。

      聯系方式見右側懸浮框

      【材料分揀綜合實訓考核裝置,物料分揀實訓系統】是根據客戶需求而寫的,非常具有代表性,在客戶搜索【材料分揀綜合實訓考核裝置,物料分揀實訓系統】時,都能通過我們來了解相關資訊,而且【材料分揀綜合實訓考核裝置,物料分揀實訓系統】在客戶有需求時提供參考意見。

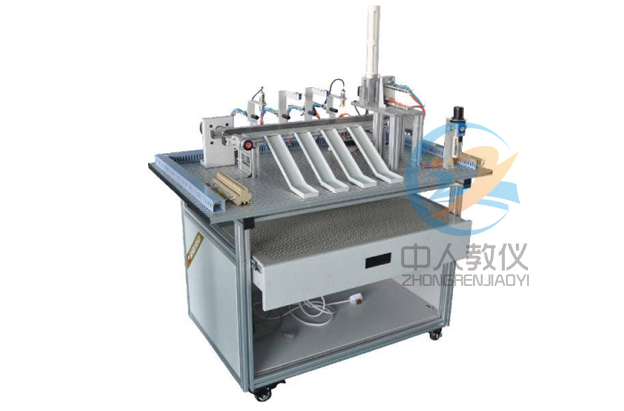

      ZRGJD-FJ材料分揀綜合實訓考核裝置,物料分揀實訓系統
      材料分揀綜合實訓考核裝置,物料分揀實訓系統

      一、 設備概述:

      材料分揀實驗臺是針對設備教學的要求而研發的,它涵蓋了、氣動控制、電機傳動、電磁鐵控制、位置控制、檢測等教學內容,是實際工業現場生產設備的微縮裝置;诙喾N的檢測,實現對不同材質、不同顏色物體的分揀。實訓裝置采用全開放式布局,可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《技術》、《檢測與轉換技術》等課程開設實訓課。

      二、 設備特點:

       1.材料分揀實訓裝置由底板、實訓桌(型材結構)、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成,物料傳送部分由電機和同步傳送帶組成。 2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR(16路繼電器輸出24路輸入)。 3.通過傳感器信號采集,PLC編程,對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制,實現對傳送帶上的物料進行定位、辨識、分類。

      三、技術數據

      1.輸入電源:單相三線~220V±10% 50Hz
      2.氣源:0.2Mpa~0.55Mpa
      3.工作環境:溫度-10℃~+40℃相對濕度≤85%(25℃)海拔<4000m
      4.實訓裝置容量:<0.5KW
      5.外形尺寸:1000mm X 640mm X 1200mm

      四、設備組成

      1.實訓裝置結構有型材底板結構、鋁合金型材實訓臺組成
      2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成
      3.物料傳送部分由單相交流電機及減速器和同步帶組成
      4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成

      五  設備主要配置清單

         名     稱 型     號 數量 單 位
      實訓桌 實訓桌采用鋁型材框架結構 1
      電磁閥 SMC 24V 6
      氣缸 SMC 6
      磁性開關   12
      接近開關   6
      光電開關   2
      觸摸屏 MCGS 1
      PLC主機 FX3U-48MR 1
      三菱通訊電纜 USB-SC-09-FX 1
      通信電纜 SC-09 1
      通訊模塊 FX3U-485BD 1
      三相異步電機   1
      變頻器   1
      軟件 仿真教學軟件 1
      PLC編程軟件
      控制程序
      說明書 PLC實驗指導書 1
      安全插線 疊插式安全護套線,長50CM。 20



      六、實訓項目

      1. 單相交流電機正反轉控制
      2. 分揀出黑色與白色塊
      3. 物料分揀系統的調試
      4. 分揀出紅色與白色塊
      5. 氣動控制技術應用
      6. 分揀鋁質工件到任一料槽
      7. 傳感器技術應用
      8. 分揀金屬工件到任一料槽
      9. 電磁鐵技術應用
      10. 分揀非金屬工件到任一料槽
      11. 分揀出金屬與非金屬
