      產品名稱:[ZRJQR-01A工業機器人典型應用實訓裝置]

      上海中人專業提供ZRJQR-01A工業機器人典型應用實訓裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRJQR-01A工業機器人典型應用實訓裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRJQR-01A工業機器人典型應用實訓裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

      本文關鍵詞:ZRJQR-01A工業機器人典型應用實訓裝置

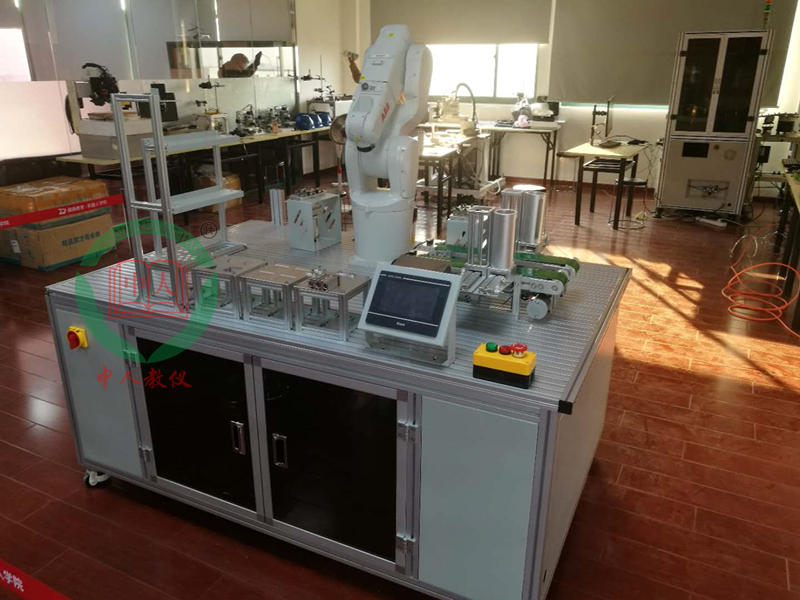

      ZRJQR-01A工業機器人典型應用實訓裝置

      工業機器人是典型的機電一體化數字化裝備,它的誕生和機器人學的建立及發展,是 20世紀以來自動控制領域具說服力的成就。目前,工業機器人在汽車與汽車零部件制造業、金屬加工業、橡膠與塑料工業、電子電器工業、食品工業等領域中得到了廣泛的應用,作為工業機器人相關領域從業人員,需要對工業機器人的發展及其結構有比較清晰的了解,并逐步建立工業機器人應用與維護的職業認同感。以6軸機器人為中心,根據任務要求,載體配置不同,培養對機器人基礎知識的認知。任務模型的開發融入了趣味性與娛樂性,可以增加學員的學習興趣,通過不斷的重復訓練,強化學員對基本的點示教、直線、曲線等運動足跡的了解與掌握,學習精確點的定位及機器人運動路線選擇優化;使學生對機器人應用技術有初步了解與掌握。整套實訓裝置采用模塊化設計,從工作單元、執行機構、各個模塊接口及各零部件均具有模塊性、獨立性、兼容性等特點,并預留了擴展與升級接口。

      主要技術參數

      工作電源:單相三線220V±5%50Hz

      整機功耗:≤2Kw

      環境溫度:0-45℃;

      環境濕度:95%(無結露);

      外形尺寸:1520*820*780L*W*H);

      安全保護:漏電保護,過流保護,短路保護

      實訓內容

      n任務一:工業機器人的基本認識。

      n任務二:工業機器人示教器運動操作。

      n任務三:工業機器人的點位示教。

      n任務四:工業機器人基本參數設置。

      n任務五:工業機器人基本運動指令學習。

      n任務六:工業機器人基于示教器的程序編輯。

      n任務七:工業機器人IO控制應用。

      n任務八:工業機器人基本接線方法。

      n任務九:工業機器人零件裝配任務編程與示教。

      n任務十:工業機器人模擬激光雕刻任務編程與示教。

      n任務十一:工業機器人傳送碼垛任務編程與示教。

      n任務十二:工業機器人零件排列任務編程與示教。

      n任務十三:工業機器人與視覺系統連接任務實訓。

      n任務十四:工業機器人與PLC數據交互通訊實訓。

      n任務十五:人機界面組態編輯與實訓。

      n任務十六:工業視覺系統參數設置實訓 。

      n任務十七:工業機器人斜面位置搬運裝配編程與示教 。

      n任務十八:工業機器人平面矩陣立體碼垛編程與示教。

      n任務十九:工業機器人搬運入庫任務編程與實訓。

      n任務二十:工業機器人與外圍設備聯調實訓。

      第四部分:主要配置及詳細技術參數

      4.1 工業機器人典型應用實訓裝置

      n功能特性

      1.尺寸:(長**:mm):1520*820*780,主體鋼結構,分區布置,設有物件收納柜;

      2.立體料倉,倉儲兩種不同形狀物體,實現分時送料;

      3.機器人訓練基礎模塊包括自動傳輸單元、物料碼垛單元、軌跡規劃單元、零件排列單元、自動裝配單元、立體倉儲單元、機器人末端夾具、電氣控制系統、人機交互終端、電腦桌等;

      4.PLC控制直流電機驅動輸送帶,可編程調試控制;

      5.實訓臺集成必要的自動化元器件,布局合理,走線清晰;

      6.電氣元件如空開、繼電器等均為知名品牌。

      模塊組成及主要技術參數

      物料名稱

      主要技術參數

      實訓臺架

      1.外形尺寸:1520*820*780;

      2.框架型材結構,圓角處理;左右側板和前面板1.2mm鋼板封裝,前面板開門設計,門上安裝凹式拉手;

      3.底腳帶萬向滑輪及上下伸縮固定支撐柱;

      4.臺面安裝帶T型槽鋁合金面板,便于實訓單元的安裝調整

      自動輸送帶模塊

      功能簡介

      裝置主要由自動送料模塊和輸送帶模塊組成,自動送料模塊通過頂料氣缸自動送料,通過傳輸線將物料傳輸到指定位置。機器人開始抓取物料物料位置通過位置傳感器檢測,氣缸通過PLC信號驅動。

      1.由2套井式料倉、圓柱料倉、皮帶傳輸線組成,可實現圓柱及方塊物料的自動推料傳輸與檢測; 配套電容傳感器、光電傳感器、電感傳感器、霍爾傳感器等

      2.該裝置主要由自動送料模塊和輸送帶模塊組成

      3.自動送料模塊通過頂料氣缸自動送料,通過傳輸線將物料傳輸到指定位置。

      4.機器人開始抓取物料

      5.物料位置通過位置傳感器檢測,氣缸通過PLC信號驅動。

      物料碼垛單元

      1.采用標準底板式固定式安裝,具有4個位置的物料垂直存放區; 材料:鋁合金加工,表面氧化處理。

      2.鋁材加工氧化的物料擺放底板和碼垛底板固定到操作臺;

      3.根據要求物料塊被擺放到擺放底板上,機器人通過吸盤夾具按要求拾取物料塊進行碼垛任務;

      4.操作者可根據需要選擇擺放;可根據需要自由組合碼垛出多種形狀;

      5.練習對機器人碼垛、陣列的理解并快速編程示教的強化訓練。

      立體料倉

      1.工業鋁型材結構;

      2.2層3列結構

      3.倉儲兩種不同形狀物體,實現分時送料;

      軌跡規劃單元

      功能簡介:

      訓練對機器人基本的點示教,直線、曲線運動足跡的機器人運動路線選擇優化。

      模擬工業機器人軌跡規劃示教編程、程序優化等實訓,主要涉及圓形、三角形、弧形、五角星、方形等不同形狀的軌跡規劃和示教編程

      1.訓練對機器人基本的點示教,直線、曲線運動足跡的機器人運動路線選擇優化

      2.學習點的定位及機器人運動路線選擇優化。

      零件排列單元

      功能簡介:

      滿足平面、斜面、陣列、指定編號位置、多種物料混合等要求;強化對機器人點位移訓練與理解。

      該模塊主要用于工業機器人不同位置的自動排列搬運及規劃示教編程實訓,該模塊采用鋁合金加工制造表面陽極氧化處理

      1訓練對機器人基本的點示教,直線、曲線運動足跡的機器人運動路線選擇優化

      2.機器人通過吸盤夾具依次把一個物料板擺放好的物料拾取搬運到另一個物料板上;

      3搬運形式可根據要求靈活組合,形式多樣,能滿足平面、斜面、陣列、指定編號位置、多種物料混合等要求;

      4.強化對機器人點位移訓練與理解。

      自動裝配單元

      功能簡介:用于工業機器人裝配應用實訓,含自動夾具

      1.以一個固定的裝配平臺為基板用于工業機器人裝配應用實訓,含自動夾具

      2.機器人通過抓手或吸盤拾取傳輸帶傳送過來的“裝配元件1擺放至裝配平臺,機器人呼叫夾緊氣缸夾緊固定;

      3. 機器人通過抓手或吸盤拾取傳輸帶傳送過來的“裝配元件2”裝配至“裝配元件1”上;

      4.機器人呼叫夾緊氣缸,松開;

      5.機器人將裝配完成的“組裝”搬運“立體倉庫”內;

      6. 訓練對機器人精確定位及抓手吸盤夾具的學習。

      立體倉儲單元

      1.用于機器人物料的自動存儲

      2.工業鋁型材結構,雙層結構,用于裝配成品件的安放于擺置;訓練工業機器人的精確定位于軌跡優化實訓。

      配套夾具

      抓手吸盤夾具、軌跡規劃夾具、裝配夾具等

      電氣控制系統

      開放式電氣布局; 2.配套主流PLC、數字量14點輸入10點輸出、模擬量2點輸入、工作存儲器≥50KB

      1.外形尺寸:110x100x81mm

      2.重量435g

      3.儲存器大小:18 KB 程序存儲器,12 KB 數據存儲器

      4.保持時間:120VAC30ms

      5.漏地電流;0.5mA

      6.浪涌電流:269VAC時,8.9A

      人機交互終端

      采用行業內最高速800MHz CPU,快速的數據處理和傳送能力,為高效工作提供保障65536色彩顯示以及800*480的高分辨率,畫面更加細膩逼真

      1.顯示尺寸:7”TFT觸摸屏

      2.分辨率800*480像素

      3.顯示色彩65535真彩

      4.工作電壓:24VDC,5W

      5.背光類型:LED

      6.觸摸面板:4線精密電阻網絡(表面硬度4H)

      7.存儲器:128MB 閃存+64MB 內存

      8.亮度: 300cd/m2




      原文網址:http://m.hxshiguan.com/proshow.asp?ID=1226
      尊敬的用戶: 如果您對我們的ZRJQR-01A工業機器人典型應用實訓裝置比較滿意,想要建設與ZRJQR-01A工業機器人典型應用實訓裝置相關的實訓室或者想要知道更多的資料,請直接在線咨詢或者來電詳詢,我們會有專門的客服和您對接,幫助您了解ZRJQR-01A工業機器人典型應用實訓裝置。
      售后:我們承諾在質保期內,若ZRJQR-01A工業機器人典型應用實訓裝置出現屬于質量問題造成零部件損壞的,我們提供免費維護與維修,若需要專業的技術人員進行維修,我們也可以通過對ZRJQR-01A工業機器人典型應用實訓裝置故障診斷后,派人上門維。中人公司還承諾:在質保期外,維修和更換ZRJQR-01A工業機器人典型應用實訓裝置零部件僅收成本費的。
