      產品名稱:[ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型)]

      上海中人專業提供ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型),是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型),并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型),是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

      本文關鍵詞:ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型)

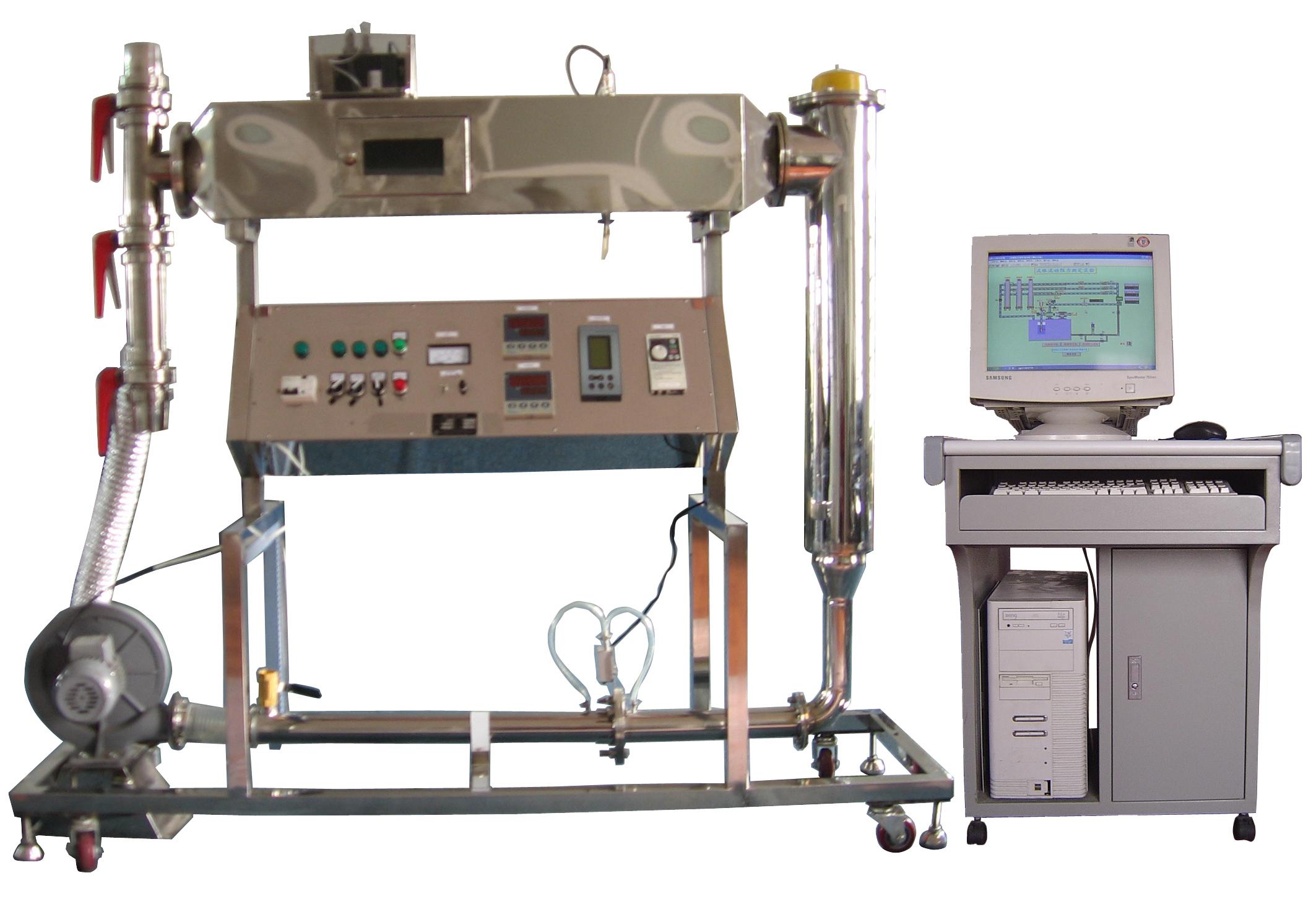

      ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型)

      1.1、系統組成

         ZRGZ-A洞道干燥實驗裝置由洞道干燥器實驗裝置實驗對象,風機、洞道干燥器實驗裝置智能儀表上位控制箱(集成在對象上)、上位控制系統軟件及數據分析處理軟件四部分組成。

      1.2、實驗設備的特點及功能:

         1、學習測定恒定干燥條件下濕物料的干燥速率曲線及臨界濕含量的實驗測定方法,加深對干燥操作過程及其機理的理解。

         2、供學生學習干濕球溫度濕度計的使用方法。

         3、熟悉常壓洞道干燥器構造和操作方法。

         4、裝置布局合理,干燥箱、管道采用不銹鋼制作,裝置支撐一體形成柜式推車。干燥過程在帶硅酸鋁保溫棉的鏡棉不銹鋼板只做的干燥風道中進行,風道入口裝有氣流均布板,干燥箱的入口,采用兩組電加熱管加熱空氣。一組恒功率,一組可控硅移相調壓器調節功率。

         5、洞道干燥器實驗裝置可進行自動控制實驗,也可手動控制實驗,也可采用計算機自動采集實驗數據進行分析處理。

      1.3、檢測傳感及二次儀表:

         1、干、濕溫度溫度采用Pt100+智能儀表測量,響應速度快而準確。空氣流量采用孔板流量計量,即可手動控制,也可采用變頻器自動控制。

         2、干燥熱空氣溫度采用Pt100+智能數顯調節儀表+可控硅移相調壓器控制。

         3、干燥失水量采用高精度壓力傳感器(美國進口帶限位量程保護)+智能數顯儀表稱量。

      1.4、ZRGZ-A洞道干燥實驗裝置(計算機數據采集控制型)主要技術數據及配置清單

      分 項

      說      明

      裝置功能

      1、學習測定恒定干燥條件下濕物料的干燥速率曲線及臨界濕含量的實驗測定方法,加深對干燥

      操作過程及其機理的理解。

      2、供學生學習干濕球溫度濕度計的使用方法。

      3、熟悉常壓洞道干燥器的構造和操作方法。

      設計參數

      對象部分:長×寬×高:1750×500×1700mm,不銹鋼材質框架(帶滑輪及禁錮角)。

      操作壓力:常壓。

      干燥箱操作溫度:50-800C。

      濕物料量:50-300g。

      外形尺寸

      對象部分:長×寬×高:1750×500×1700mm,不銹鋼材質框架(帶滑輪及禁錮角)。

      帶玻璃透明門的標準電器控制柜:長×寬×深:1800×600×600m。

      公用工程

      電:AC220V、10A、單相三線制。

      實驗物料

      過濾紙、水、空氣。

      對象組成

      風機:風壓1061Pa,風量90M3/H。風機直接安裝在地上,風機管路同系統軟連接以減震。風機的入口連接洞道干燥箱的出口蝶閥,洞道干燥箱的出口管道上安裝三個蝶閥,分別控制進風、熱循環風、放風。

      冷風段管道:DN63 不銹鋼材質。

      加熱管道箱:兩組不銹鋼散熱片式加熱管,長度1.5M,2×1.5KW。保溫層厚度20,硅酸鋁材料。

      洞道干燥室:L=1200,帶小拉門透視窗,洞道干燥室入口置風道風速均布器,干球、濕球溫度測點,稱重傳感器,安裝在洞道干燥室上方。保溫層:硅酸鋁保溫棉。

      檢測組成

      變量

      檢測機構

      顯示機構

      產地/型號

      備注

      濕物料量

      稱重傳感器

      精度:0.1%FS

      智能巡檢記錄儀精度:0.2%FS

      稱重傳感器:美國



      智能巡檢記錄儀:廈門宇電

      干球溫度

      PT100熱電阻

      精度:0.5%FS

      智能調節儀精度:0.2%FS

      PT100熱電阻:上儀三廠



      智能調節儀:廈門宇電

      濕球溫度

      PT100熱電阻

      精度:0.5%FS

      智能巡檢記錄儀精度:0.2%FS

      PT100熱電阻:上儀三廠



      智能巡檢記錄儀:廈門宇電

      干燥風量

      孔板流量計+擴散硅差壓傳感器

      智能流量積算儀0.2%FS

      孔板流量計:杭州精工

      擴散硅差壓變送器:上海BP800

      智能流量積算儀:廈門宇電

      控制調節組成

      調節變量

      執行機構及調節儀表

      可控硅移相調壓器:杭州西子固體繼電器廠



      干燥溫度調節

      帶手動/自動無擾動切換的智能調節儀表+可控硅移相調壓器

      智能調節儀表:廈門宇電

      不銹鋼智能儀表控制系統電器控制箱組成

      不銹鋼制作、集成在對象上,內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;配置帶鑰匙的電源啟動控制回路和多組保險絲,同時每一組強電輸出都有旋鈕開,關控制,保證設備安全,操作控制便捷;裝有分相電壓表、指示燈,開關電源等。

      軟件組成

      載體要求

      同方計算機:雙核2.0G,內存2GDDR2,硬盤500G,光驅,鼠標,鍵盤,3年質保,顯示器:19”液晶,全國聯保;操作系統:正版WINDOWS XP

      在線監控

      1、 MCGS組態軟件;

      2、在線監控軟件;

      數據處理

      數據處理軟件一套
