上海中人專業提供太陽能汽車動力實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察太陽能汽車動力實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。太陽能汽車動力實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：太陽能汽車動力實訓臺
| 室外溫度 | -50℃～50℃ |
| 交流電源 | 配套蓄電池的充電機 |
| 工作電源 | 220V |
| 排污配套 | 實訓場所另配套發動機尾氣排污裝置 |
| 氣壓配套 | 無 |
| 冷卻系統 | 風冷 |
| 油料配套 | 無 |
| 電解液 |
配套蓄電池使用 定期檢查蓄電池的電解液液位 |
| 變速器液壓油 | 原車專用 |
| 制動機構油 | DOT3 |
| 序號 | 教學項目 | 項目描述 |
| 一 | 結構與原理認識 |
1．結構與原理認知 2．結構與原理了解 3．配合教學資料使用 |
| 二 | 結構與原理講授 |
1.結構與原理講授 2.配合教學資料使用 |
| 三 | 理論與實踐同步 |
1．結構與原理認知 2．結構與原理了解 3．結構與原理講授 4．理論與實踐同步實際操作 5．傳感器及工作線路檢測 6．執行器及工作線路檢測 7．故障碼及數據流的檢測 8．執行器與傳感器波形的檢測 9.動力組件控制單元ECU的檢測 10．變速器各項實際測試 11．配合教學資料使用 |
| 四 | 演示與觀摩實訓 |
1．演示與觀摩實訓 2．結構與原理了解 3．結構與原理講授 4．配合教學資料使用 |
| 五 | 拆裝與維護實訓 |
1．傳感器的拆裝 2．執行器的拆裝 3．動力組的保養維護 4．變速器維護與保養 5．配合教學資料使用 |
| 六 | 檢測與維修實訓 |
1.傳感器檢測與維修 2.執行器檢測與維修 3.電機組系統檢測與維修 4.ECU線路檢測與維修 5.充電組系統檢測與維修 6.變速器系統檢測與維修 |
| 七 | 故障模擬與考核 |
1.傳感器故障模擬與考核 2.執行器故障模擬與考核 3.電動動力系統故障模擬與考核 4.充電組線路故障模擬與考核 5.故障模擬與考核數量：1-36個節點（常規） 6.故障模擬與考核類型：①線路開路（常規）；②信號短路；③信號偏離； 7.故障模擬與考核系統，可根據用戶實際使用進行調整。 8.汽車職業技能考核強化實戰訓練 |
| 八 | 故障診斷與排除 |
1.傳感器故障診斷與排除 2.執行器故障診斷與排除 3.電機組系統故障診斷與排除 4.ECU線路故障診斷與排除 5.充電組系統故障診斷與排除 6.變速器系統故障診斷與排除 |
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 | 說明 |
| 1 | 原車動力組總成 | 含各種傳感器與執行器等 | 套 | 1 | 原廠全新件； |
| 2 | 原車變速器總成 | 含各種傳感器與執行器等附件 | 套 | 1 | 原廠全新件； |
| 3 | 原車動力組控制組件（電機控制器等） | 原車 | 臺 | 1 | 全新 |
| 4 | 電機組件 | 原車 | 臺 | 1 | 全新 |
| 5 | 檢測控制面板(UV噴繪板/1.5mm冷板) | 裝有各種檢測端子以及彩色原理圖 | 套 | 1 | 全新 |
| 6 | 原車組合儀表 | 原車 | 套 | 1 | 全新 |
| 7 | 電壓表 | 原車 | 個 | 1 | 全新 |
| 8 | 原車點火開關總成 | 原車 | 個 | 1 | 全新 |
| 9 | 蓄電池 | 原車 | 臺 | 1 | 全新 |
| 10 | 電源總開關 | 50A/ 型號JK861 | 個 | 1 | 全新 |
| 11 | 油門控制裝置 | 新件 | 套 | 1 | 全新 |
| 12 | 冷卻電子風扇 | 12V，80W，原車材料 | 個 | 2 | 全新 |
| 13 | 充電組件 | 原車 | 套 | 1 | 全新 |
| 14 | 故障設置和考核系統 |
1．SYCQ-SD故障設置和考核系統 2．SYCQ-ZN智能化故障設置和考核系統 |
套 | 1 | 全新；選裝其中一種 |
| 15 | 移動臺架(帶自鎖腳輪) |
臺式：1500×1200×1200mm (長×寬×高) |
臺 | 1 | 全新 |
| 16 | 換檔機構 | 原車 | 套 | 1 | 全新 |
| 17 | 制動機構 | 原車 | 套 | 1 | 全新 |
| 18 | 太陽能裝置 | 原車 | 套 | 1 | 全新 |
| 19 | 拓展裝置 | 按拓展功能選配 | 套 | 全新 |
| 實驗指導 | 配套設備使用，包含各單元模塊實驗指導、入門指導、巡回指導、總結指導等環節教學資料。適用于各種教學模式與體系的教學需要。 |
| 教師工作頁 | 配套設備使用 |
| 學生工作頁 | 配套設備使用 |
| 課程同步資料 | 配套設備使用，包含原車維修資料、教學課程同步、教學資料學習平臺等資料。 |
| 設備合格證 | 配套設備使用 |
| 設備保修卡 | 配套設備使用 |
| 設備檢測面板 |
1．鋼性結構焊接 2．冷板：1.5mm 3.一次沖壓成形 4．表面采用亞光灰噴塑工藝，厚度0.3mm. 5. UV平板高真彩噴繪 |
| 設備面板柜 |
1．鋼性結構焊接 2．冷板：1.5mm 3.一次沖壓成形 4．表面采用亞光灰噴塑工藝，厚度0.3mm. |
| 設備底座架 |
1．鋼性結構焊接 2．方管：40*40*2.0mm 3. 底板沖壓成形 4．表面采用亞光灰噴塑工藝，厚度0.3mm. |
| 萬向腳輪 |
1．前二只萬向帶鎖止功能腳輪 2．后二只萬向腳輪 3．腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。 4．腳輪：100mm×50mm(直徑×寬度) 5. 腳輪支撐：1.5T |
| 設備外形 |
臺式：1500×1200×1200mm(長×寬×高) 立式：1450×1000×1800mm(長×寬×高) |
| 設備顏色 | 亞光灰（用戶可選擇各種顏色） |
| 序號 | 名稱 | 參數說明 |
| 1 | 智能考核系統 |
無線網絡版智能考核系統 信息管理器 當用教師計算機操作設備故障時，需采用此信息管理器。該信息管理器通過計算機的USB 口連接，采用USB2.0 傳輸數據。信息管理器的通信總線可以選擇CAN總線、485總線或無線。 控制器 控制器由操作單元、故障單元兩部分組成。 1、 操作單元 操作單元電路板（與顯示屏一體）、鍵盤。 操作單元采用多重保護設計；雙電源直流12V 輸入；128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。 可升級為無線網絡版智能考核系統。 主要有以下操作功能： （1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。 (2) 教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。 教師入口需要登錄密碼。 （3）分數查詢：查詢學生的當前得分情況。 （4）學號查詢：查詢教師通過計算機設置的學號。 （5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。 （6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。 2、故障單元 故障單元有24 個故障點（數量可增減），每個操作單元可以連接兩個或者一個故障板，繼電器的觸點參數：10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。 應用軟件 該軟件安裝在教師計算機上，故障與學生信息等存儲在數據庫中。 軟件操作簡單、使用方便，主要有以下功能： (1) 設置學生信息 (2) 編輯、查詢、發布所有設備的所有故障 (3) 清除設備的所有故障 (4) 設置初、中、高級題庫 (5) 設置考核時間 (6) 提取、查詢所有設備的所有故障解除情況。 (7） 打印考核結果 (8) 測試設備在線與否 (9) 登錄密碼修改 主控單元可以連接的設備數量： （1）信息管理器 配置為485 總線可以連接最多64 臺設備 配置為CAN 總線可以連接最多110 臺設備 配置為無線方式時可以連接最多255 臺設備 |

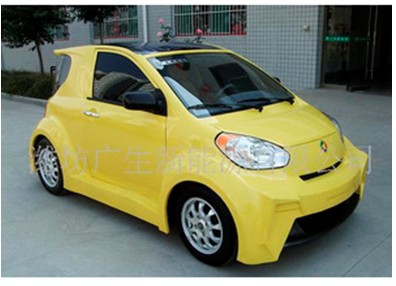

| 載人數 | 四 人 |
| 最高時速 | 50-60km/h |
| 載重 | 320kg |
| 滿載爬坡 | 25% |
| 續航里程 | 80-120km |
| 制動距離 | ≤3.5m |
| 最小轉彎半徑 | 4.2m |
| 轉向 | 齒輪齒條自動間隙補償功能 |
| 外形尺寸 | 3200*1650*1550 |
| 總重量 | 800kg |
| 電池 | 48，200Ah |
| 電機 | 4kw |
| 控制器 | 柯蒂斯 |
| 充電器 | 電腦智能 |
| 太陽能電池板 | 150w |
| 車架 | 高強度鋼管焊接結構 |
| 材料 | 玻璃鋼車身，車門為鐵質 |
| 后橋驅動 | CVT無級變速 |
| 制動方式 | 自調后輪鼓式機械剎車 |
| 輪胎 | 165R14C |
| 離地間隙 | 140mm |
| 輪距 | 1450mm |
