產品名稱：[ZRSYX-GP高頻電路實驗箱]
上海中人專業提供ZRSYX-GP高頻電路實驗箱,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRSYX-GP高頻電路實驗箱，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRSYX-GP高頻電路實驗箱，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRSYX-GP高頻電路實驗箱
ZRSYX-GP高頻電路實驗箱

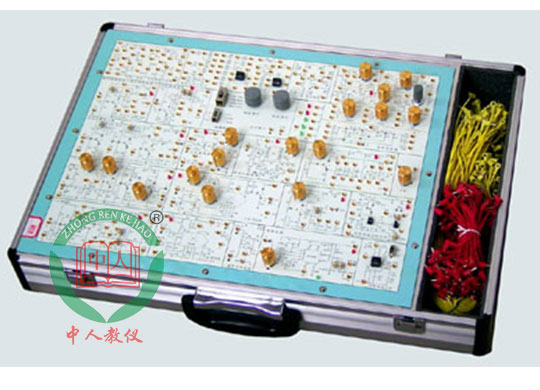

參考圖片
高頻電路實驗箱將所有高頻電路和模擬電路實驗?zāi)K、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。
該實驗箱工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。
一、技術性能
電源:
輸入：AC 220V±l0% 輸出：DC ±5V,-8V,±12V,最大輸出電流均為200mA
函數信號源：
輸出波形：正弦波、方波、三角波 ；
頻率范圍：2Hz～20KHz( 最高可提升至1MHZ以上),分四檔連續可調 ；
輸出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
二、可完成高頻電路實驗：
1、單調諧回路諧振放大器；
2、雙調諧回路諧振放大器
3、高頻功率放大器（丙類）
4、LC電容反饋三點式振蕩器
5、石英晶體振蕩器
6、振幅調制器（利用乘法器）
7、調幅波信號的解調
8、變?nèi)荻䴓O管調頻振蕩器
9、相位鑒頻器
10、集成電路（壓控振蕩器）構成的頻率調制器
11、集成電路（鎖相環）構成的頻率解調器
12、利用二極管函數電路實現波形轉換。
13、混頻電路
14、集成高頻功率放大器的應用
a:調頻無線話筒；
b：電視信號轉發器；
c：信號發生器。
三、可完成模擬電路實驗：
1、單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射極跟隨器
5、差動放大電路
6、比例求和運算電路
7、積分與微分電路
8、波形發生電路
9、有源濾波器
10、電壓比較器
11、IC電路LC正弦波振蕩器
12、集成功率放大器
13、串聯穩壓電路
14、集成穩壓器
15、RC正弦波振蕩器
16、LC振蕩器及選頻放大器
17、電流/電壓轉換電路
18、電壓/頻率轉換電路
19、波形變換電路
原文網址：
http://m.hxshiguan.com/proshow.asp?ID=433
尊敬的用戶：
如果您對我們的ZRSYX-GP高頻電路實驗箱比較滿意，想要建設與ZRSYX-GP高頻電路實驗箱相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRSYX-GP高頻電路實驗箱。
售后：我們承諾在質保期內，若ZRSYX-GP高頻電路實驗箱出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRSYX-GP高頻電路實驗箱故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRSYX-GP高頻電路實驗箱零部件僅收成本費的。
