      產品名稱:[ZRPLC-02D PLC可編程控制器,微機接口及微機應用綜合實驗臺]

      上海中人專業提供ZRPLC-02D PLC可編程控制器,微機接口及微機應用綜合實驗臺,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRPLC-02D PLC可編程控制器,微機接口及微機應用綜合實驗臺,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRPLC-02D PLC可編程控制器,微機接口及微機應用綜合實驗臺,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

      本文關鍵詞:ZRPLC-02D PLC可編程控制器,微機接口及微機應用綜合實驗臺

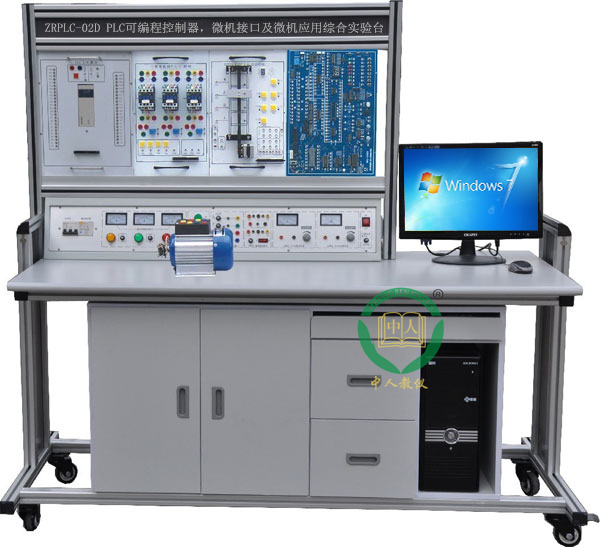

      ZRPLC-02D PLC可編程控制器,微機接口及微機應用綜合實驗臺

      一、概述

      本實驗臺是在 可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統,通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄419頁。微機接口及微機應用適用于86系列微機原理課程,綜合了各學校講課及實驗老師意見,增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力,對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗,使這門課程的實驗更加深入完整。為適合基礎教學的需要,增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課(數字電路)、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一,真正做到了一機多用。大大節省實驗室,節省管理人員,節省資金。配合本設備,我們特為教師提供了微機原理課、微機應用課的教師指導書,書中對這部分實驗都寫有實驗目的,實驗電路以及匯編語言和C語言的參考程序清單(提供程序軟盤),供教師參考,減輕了教師備課和輔導實驗的工作量。全套裝置設計合理,功能強大,操作簡單方便。
      二、系統構成

      1、PLC可編程控制器實驗屏

      2、PLC可編程控制器實驗裝置

      3、PLC可編程控制器實驗臺

      4、編程應用軟件

      5、仿真教學軟件

      6、PLC及轉接通訊電纜

      7、實驗操作桌

      8、微機接口及應用部分:
      (1)微機接口部分:一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等;
      (2)微機應用部分:設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路;
      (3)輔助電路:40腳、20腳、16腳、14腳集成插座,邏輯電平開關、LED顯示、時鐘(1MHZ、2MHZ)、方波信號。

      9、電腦或手持編程器(用戶自備或代購)。

      三、技術參數
      ◆PLC
      主機:輸入:24點   輸出16點
      型號:三菱FX1N-40MR(也可選擇西門子、歐姆龍,價格另議)
      輸出電壓:直流24V,電壓表指示
      利用應用軟件編程
      電源輸入:交流220V,50Hz
      ◆電流≥2A,電流具有過載保護

      外形尺寸:160×75×140 cm3

      四、實驗內容
      1
      、PLC可編程控制器實驗:

      1.與、或、非邏輯功能實驗                  2.定時器、計數器功能實驗
      3.跳轉、分支功能實驗                      4.移位寄存器實驗

      5.數據處理功能實驗                        6.微分、位操作實驗

      7.交通信號燈PLC自動控制實驗              8.攪拌器的PLC自動控制實驗

      9.LED數碼官顯示PLC自動控制實驗          10.四層電梯的PLC自動控制實驗

      11.加工中心刀具庫選擇控制實驗             12.藝術彩燈造型的PLC控制實驗

      13
      .電機的自動控制實驗                     14.步進電機的PLC控制
      15
      .模擬電視發射塔實驗實驗                 16.自動送料裝車系統控制實驗
      17
      .自動售貨機實驗                         18.自動成型實驗
      19
      .水塔自動供水控制系統實驗               20.郵件自動分揀實驗
      21
      .自動洗衣機控制系統模擬實驗             22.電鍍過程控制實驗

      2、微機接口及微機應用
       A
      、微機接口實驗(微機原理課)
        1
      、I/O地址譯碼實驗             2、簡單并行接口實驗
        3、可編程并行口實驗(一)(二)4、串行通訊實驗(8251、8250

        5
      、A/D、D/A轉換                6、可編程定時器/計數器實驗
        7
      、七段數碼顯示實驗            8、中斷實驗和DMA通訊實驗
       B
      、趣味性實驗及控制實驗(微機應用課)
        1
      、競賽搶答器實驗       2、數字錄音機實驗
        3、電子琴實驗           4、交通燈控制實驗

        5、繼電器控制實驗       6、步進電機控制實驗

        7
      、七段數碼顯示實驗     8、集成電路測試實驗
        9
      、8279鍵盤、顯示控制實驗
       C
      、TTL集成電路實驗(數字電路課)

        1、與、或、非門等門電路實驗     2、組合邏輯電路實驗(半加器、全加器等)
        3、觸發器實驗(RS、D、JK等)    4、集成計數器及寄存器
        5
      、譯碼器和數據選擇器等         6、單穩態觸發器等波形實驗



      實驗臺配置清單(每臺)

      名稱

      型號

      數量

      單位

      備注

      PLC主機

      三菱FX1N40MR

      1


      三菱通訊電纜

      RS232/422

      1


      演示板

      交通信號燈的PLC控制

      1

      中人

      攪拌器的PLC控制

      1

      LED數碼管的PLC控制

      1

      四層電梯的PLC控制

      1

      加工中心刀具庫選擇控制

      1

      藝術彩燈的PLC控制

      1

      電機的自動控制

      1

      步進電機的PLC控制

      1

      基礎實驗

      1

      水塔自動控制

      1

      洗衣機自動控制

      1

      郵件分檢系統

      1

      自動售貨機

      1

      自動成型系統

      1

      模擬電視發射塔

      1

      自動送料裝車系統

      1

      電鍍自控系統



      軟件

      演示板原程序及三菱編程軟件(FXGP_WIN-E

      1


      微機接口主板



      1



      微機接口PC擴展卡



      1



      鍵盤顯示實驗板及連接電纜



      1



      學生實驗桌

      學生實驗桌含鐵筐支架

      1

      中人

      說明書

      上冊

      1

      下冊

      1

      連接線

      紅色

      40

      紅色大頭

      1

      黑色大頭

      1

      紅色大小頭

      1

      黑色大小頭

      1

      黑色

      1

      50P排線

      1

      黃色(短線)

      10

      藍色(短線)
