上海中人專業提供ZRXNY-20太陽能光伏發電實訓系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNY-20太陽能光伏發電實訓系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNY-20太陽能光伏發電實訓系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRXNY-20太陽能光伏發電實訓系統
產品主要特點：

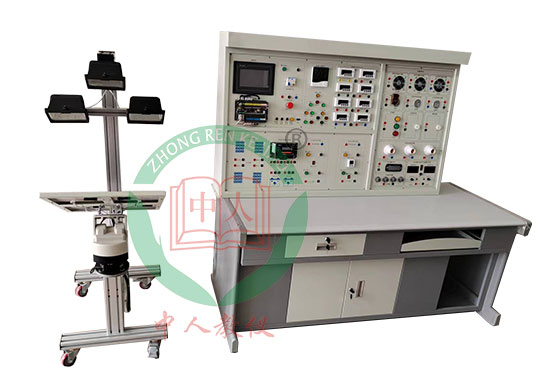

本實訓平臺由雙軸跟蹤系統、實驗臺、實驗桌三大部分組成。主要功能模塊包括太陽能電池組件陣列、多功能雙軸跟蹤系統、模擬光源控制系統、8吋觸摸屏監控系統、16X128LED漢字點陣系統、環境監測系統、數顯太陽能充、放電控制器、免維護品牌鉛酸蓄電池粗、單相離網逆變系統、單相并網逆變系統、雙路直流恒壓、恒流電源、太陽能交直流負載系統等組成，各系統采用模塊化設計。
整套實訓裝置采用鋼制框架，面板字跡清晰明了、造型簡潔美觀；
各系統模塊化、開放化設計，采用品牌加粗實訓導線進行各種光伏實訓，提高了學生的動手能力實訓速度；
多功能雙軸跟蹤系統，采用四象限光電傳感器控制，可實現跟蹤系統的手動、自動、遙控三種控制方式；
采用4塊工業太陽能電池板，可進行串、并聯組合，模仿大型工業光伏發電系統的組建；
采用室內P3.0紅色漢字點陣模塊組成漢字顯示系統，加強了學生對單片機點陣控制方面的學習和了解；
開放8吋觸摸屏監控系統的所有接口，便于客戶對產品的二次開發升級；
豐富的外接太陽能LED負載產品，使學生對光伏工業應用方面的了解；
采用雙路恒壓恒流電源，便于對太陽能控制器的各項參數進行測試；
光伏發電實訓平臺主要技術參數
一、雙軸跟蹤系統
1、太陽能電池板：
主要采用4塊小型太陽能電池板陣列組裝形式，可實現太陽能電池板的并聯和串聯方式，進而提供大電流或大電壓的兩種充電方式。每塊主要技術參數如下：
最大輸出功率：10W 開路電壓：21.6V
短路電流：0.61A 工作電壓：17.5V
工作電流：0.56A 最大系統電壓：1000V
尺寸：350×290×15MM 重量：1.3KG
2、雙軸跟蹤系統單元
雙軸跟蹤主要采用交流電機或直流步進電機配合減速機構組合而成，控制方式有手動、自動、遙控三種工作模式。各種操作模式功能如下：
手動模式：可對雙軸跟蹤系統上的太陽能電池板向上（向南）、向下（向北）、向左（向西）、向右（向東）四個方向的控制，其中上下互鎖，左右互鎖；
自動模式：通過光電傳感器和單片機電路對電機的控制，使太陽能電池板始終面向最強的光源（類似于向日葵），使太陽能電池板輸出功率達到最大化，這一功能在工業上應用比較廣泛；
遙控模式：可對雙軸跟蹤系統上的太陽能電池板向上（向南）、向下（向北）、向左（向西）、向右（向東）四個方向的控制，其中上下互鎖，左右互鎖；遙控距離一般在15米以內；
跟蹤角度、精度：
1） 精度：±0.5°
2）水平回轉角度：0-360°（角度可調）
3）俯仰角度：0-90°（角度可調）
3、模擬光源：采用光譜范圍最接近于太陽光的室外大功率投光燈，通過電路對光源的控制，便于在室內進行太陽能電池板的各項參數測試；整個雙軸跟蹤采用重型工業鋁型材搭建而成，外觀新穎時尚，造型簡單實用。獨有的LED漢字點陣模塊預留程序下載接口，便于學習和進行二次開發。
二、實驗臺技術參數：
實驗臺整體采用鋼木結構，面板字跡清晰、一目了然。
1、LED漢字點陣：采用兩塊P3.0室內紅色16×64LED點陣模塊級聯而成，預留程序下載接口，便于二次開發。
2、室內環境監測：采用液晶屏顯示室內環境溫度、濕度、時鐘。便于對環境和時間的掌握，可設鬧鐘時間
3、監控系統：8吋工業觸摸屏實時監控所有電壓、電流、功率、頻率、數據以及動態曲線顯示及存儲；監控系統開放所有接口，便于二次升級開發；
4、數據顯示系統：六只自主產權智能數顯通訊儀表實時顯示交直流電壓、電流數據。并配合數據采集系統在觸摸屏或者電腦上顯示所有數據。以達到遠程監視和控制的目的；
5、按鍵開關控制系統：選用國內品牌按鈕開關以及自主產權控制電路，完成對模擬光源和雙軸跟蹤系統的控制；每項功能都有相應的指示燈指示；
6、控制器：選用雙系統數顯太陽能充放電控制器，可以完成不同系統電壓的實訓，有完善的保護系統和豐富的菜單設置功能和多種控制模式，不是傳統的控制器能比擬的。
顯示功能：四位數碼管顯示電壓、電流等數據；可顯示蓄電池電壓、充電電流、負載A電流、負載B電流。
按鍵功能：按鍵可以對各項功能的切換或各項參數的設置、修改等；具有系統自動識別功能；
接口功能：八位接線端子排分別連接蓄電池、電池板、負載A和負載B；還有一路USB輸出；
參數設置調節功能：適用于不同的類型電池。并且各項參數能設置。過放電壓可調、過充電壓可調、過放返回電壓可調、兩路負載輸出電流可調、兩路負載光控定時時間分別可調、兩路負載工作模式可調；
系統電壓：12V、24V自動識別；充、放電電流0-10A；
保護功能：具有完善的過壓、過流、防反接、過熱等保護功能；
7、蓄電池組：采用國內品牌鉛酸免維護蓄電池組，比以前傳統實驗臺增加一組，便于對雙系統實訓內容的展開，每組蓄電池的容量是12V 、12AH；
8、單相離網逆變器：采用單相純正弦波逆變器（不是方波逆變器），具有完善的保護功能，主要參數如下：
直流輸入電壓：DC10.5-15V；空載電流:<0.5%；
轉換效率：>85%；
輸出電壓：AC220V±5%
額定功率：150W； 瞬間功率：300W
輸出波形：純正弦波；輸出頻率：50HZ
保護功能：輸入防反接、過載、過壓、過熱、短路等
低壓報警：DC10V±0.5V ；低壓關斷：DC9.5V±0.5V ；
高壓報警：DC14.4V±0.5V ；高壓關斷：DC15.5V±0.5V ；
9、單相并網逆變器：采用能并接于單相市電的并網逆變器，增加了對并網指示的了解。主要參數如下：
直流輸入電壓：DC10.5-28V；最大輸入電壓：<DC30.2V
最大輸出功率因數：99%；
輸出電壓：AC180V-AC260V；
輸出頻率：45-53HZ
孤島保護效應：有
MPPT功能：有
保護功能：輸入防反接、過載、過壓、過熱、短路等
輸出電流總諧波失真：<5%
10、雙路恒壓恒流電源：提供兩路DC0-30V、0-5A恒壓恒流電源便于對控制器的各項參數進行測試。
11、負載單元：提供豐富的在機交直流感性負載和交直流阻性負載，便于學生對太陽能新能源工業的應用的了解。
交直流負載包括以下內容：
感性負載：DC12V風扇、DC24V風扇、AC220V風扇；
阻性負載：DC12VLED燈、DC24VLED燈、AC220VLED燈；
通用負載：28WLED庭院燈、四組可更換螺口燈座負載、10歐-99.99K可變電阻箱；
太陽能交通爆閃燈，LED旋轉時鐘，太陽能交通信號燈，太陽能自動抽水模型等
電度表：兩塊機械式電度表配合離、并網逆變器測量發電量和用電量；
三、光伏發電實訓平臺主要參數如下：
1、實訓臺主要技術參數：
供電電源：AC220V±10%、50HZ；
電源功率：≤1KW ；
安全保護：動作電流≤30mA、動作時間≤0.1s
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
外形尺寸（長×寬×高）：120×25×80CM
重量：約45KG
2、雙軸跟蹤系統主要參數：
外形尺寸（長×寬×高）：1.2×0.85×1.8米；
重量：約35KG；
3、實驗桌主要參數：
外形尺寸（長×寬×高）：1.66×0.85×1.0米；
重量：約40KG；
四、可完成的實訓內容如下：
實驗一、太陽能電池板特性實驗系列
電池板開路電壓測試實驗 電池板短路電流測試實驗
電板I-V特性測試實驗 電池板最大輸出功率計算實驗
電池板填充因子計算實驗 電池板轉換效率測量實驗
開路電壓與相對光強的函數關系 短路電流與相對光強的函數關系
電池板P-V特性測試實驗 電池板暗伏安特性測試實驗
組件輸出特性測試實驗 串聯電阻對填充因子的影響測試
并聯電阻對填充因子的影響測試 電池光譜特性測試實驗
電池板的串聯開路電壓測試實驗 電池板的串聯短路電流測試實驗
電池板的并聯開路電壓測試實驗 電池板的并聯短路電流測試實驗
負載特性測試實驗
實驗二、雙軸跟蹤系統實驗系列
逐日系統原理實驗 太陽光跟蹤定位傳感器原理實驗
環境對光伏轉換影響實驗 跟蹤控制器操作實驗
太陽能光控跟蹤實驗 太陽能光控-時控跟蹤實驗
電池組件環境監測實驗
實驗三、太陽能蓄電池控制器實驗系列
太陽能蓄電池充電控制實驗 控制器充放電保護實驗
蓄電池電壓、電流測試實驗 蓄電池電量估測實驗
控制電池電流流入、輸出實驗 控制器環境溫度測量實驗
控制器光控-時控輸出實驗
實驗四、太陽能應用實驗系列
太陽能交、直流風扇實驗 太陽能路燈實驗
太陽能警示燈實驗 太陽能充電器實驗
太陽能可變阻抗負載實驗
實驗五、太陽能負載實驗系列
最大輸出電流實驗 最大輸出功率實驗
在不同恒壓狀態下電流特性 在不同恒流狀態下電壓特性
實驗六、太陽能光伏逆變器實驗系列
逆變器的工作原理分析實驗 輸出電壓、電流測試實驗
最大輸出功率的估算實驗 過載或短路保護演示實驗
輸入電壓防反接演示實驗 輸入電壓范圍測試實驗
轉換效率計算實驗
