      產品名稱:[ZRLR-RBS水源熱泵性能測試實驗臺]

      上海中人專業提供ZRLR-RBS水源熱泵性能測試實驗臺,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRLR-RBS水源熱泵性能測試實驗臺,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRLR-RBS水源熱泵性能測試實驗臺,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

      本文關鍵詞:ZRLR-RBS水源熱泵性能測試實驗臺

      ZRLR-RBS水源熱泵性能測試實驗臺

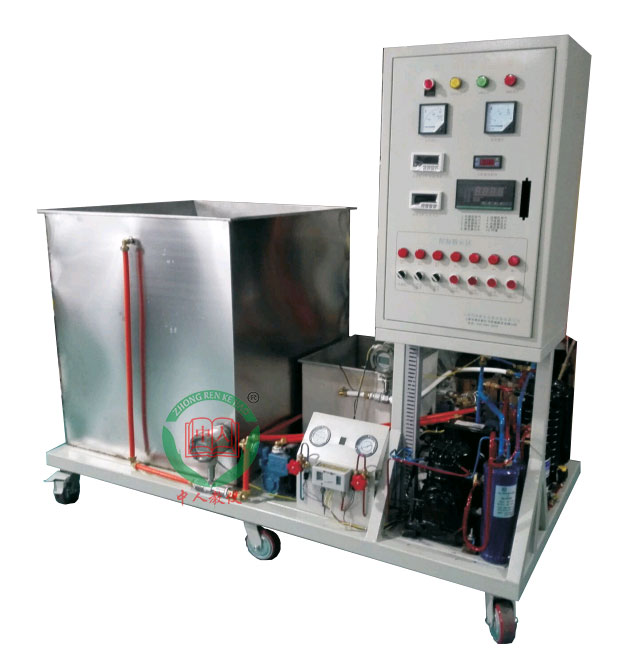

      參考圖片

      教學實驗用-水熱泵性能測試實驗臺系統采用134a或R22為制冷劑,本系統能獲得適宜的冷凝溫度和蒸發溫度,能提高制冷系統的性能。

      一、能夠完成以下實驗功能:
      1、單級制冷壓縮機的性能測定
      1)能測定制冷機壓縮機的進排氣溫度壓力、冷量、熱量、壓縮功等。
      2)能對運行參數進行調節系統;
      2、可進行幾種實際因素對循環性能影響實驗;
      3、可進行系統變工況特性實驗;
      4、預留接口,可擴展為制冷劑傳熱特性實驗。
      5、可擴展為熱泵性能實驗臺。
      二、系統實驗臺達到的技術指標:
      1、制冷量可在3kW-8kW范圍選擇。
      2、系統冷卻水系統進出口水溫為30/35℃,冷凍水系統進出口水溫為12/7℃。
      3、空調工況下能效比為3.0+ 10%

      三、設備結構
      1、制冷系統:
      1)壓縮機:2P。
      2)油分離器:填料式,內置網狀鋼絲,攔截滯留從壓縮機攜帶出來的潤滑油。
      3)儲液罐:起穩定制冷劑流量作用,并可以用來存儲液態制冷劑。
      4)冷凝器和蒸發器:都為套管式,制冷劑在管間流動,水在內管流動。
      5)干燥過濾器:干燥作用,防止膨脹閥堵塞。
      6)熱力膨脹閥:通過蒸發器出口氣態制冷劑過熱度控制膨脹閥開度,電子式。
      7)視液鏡:觀察制冷劑流態。
      8) 壓力繼電保護器:用于保護活塞式壓縮機的安全工作。
      2、循環水系統
      1)水箱:兩臺,分別為冷凍水水箱和冷卻水水箱。箱體尺寸按工況要求設計,保溫良好。蓋箱蓋內、外層為不銹鋼板,中間為厚50mm的保溫材料,箱側上設有液位計;冷凍水水箱設有電加熱器。
      2)液位計:兩支,顯示箱內水位液面高度。
      3)水泵:兩臺,分別用于冷凍水循環和冷卻水循環。
      4)水箱加熱器:四只,用于冷凍水箱的加熱,分別為2kW,2kW,1kW,1kW(可調);渦輪流量計:兩臺,DC24V,用于水流量的測量,流量范圍0.4m3/h--6m3/h,冷凍水側和冷卻水測各一臺。
      3、數據采集系統
      1)壓力變送器:2臺,用于測量壓縮機進出口壓力,節流前后壓力。
      2)溫度傳感器:鉑電阻,溫度測點為蒸發器工質側進出口2個,冷凝器工質側進出口2個,并聯的冷凝器工質側/水側各8個;蒸發器水側進出口2個。冷凝器水側進出口2個。
      3)智能電參數監控儀:兩臺,顯示壓縮機的電壓,電流,功率等電信號。




      原文網址:http://m.hxshiguan.com/proshow.asp?ID=1265
      尊敬的用戶: 如果您對我們的ZRLR-RBS水源熱泵性能測試實驗臺比較滿意,想要建設與ZRLR-RBS水源熱泵性能測試實驗臺相關的實訓室或者想要知道更多的資料,請直接在線咨詢或者來電詳詢,我們會有專門的客服和您對接,幫助您了解ZRLR-RBS水源熱泵性能測試實驗臺。
      售后:我們承諾在質保期內,若ZRLR-RBS水源熱泵性能測試實驗臺出現屬于質量問題造成零部件損壞的,我們提供免費維護與維修,若需要專業的技術人員進行維修,我們也可以通過對ZRLR-RBS水源熱泵性能測試實驗臺故障診斷后,派人上門維。中人公司還承諾:在質保期外,維修和更換ZRLR-RBS水源熱泵性能測試實驗臺零部件僅收成本費的。
