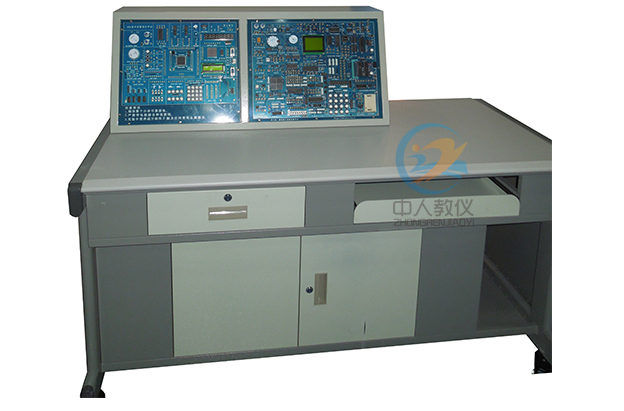

       ZRDPJ-03單片機開發實訓裝置,單片機技術實訓臺,單片機實驗臺

      一、裝置的基本要求

      1.單片機開發實驗系統實驗臺可完成定時器、1/0輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通信等實訓,內容包括51系列單片機基礎應用能力實訓、綜合應用能力實訓。
      2.系統自帶單片機仿真器,使用功能強大的Keil uVision4集成調試軟件,有編輯、編譯、下載、單步、跟蹤、斷點運行等多種功能,可使用匯編和C語言進行編程。
      3.CPU采用開方式結構,其I/O引腳全部有單個插孔和8芯排針引出,連接靈活方便,實驗電路采用模塊化方式,既相互獨立,又可以通過導線連接實現綜合應用。
      4.實訓裝置具有豐富的接口電路;開關輸入,矩陣鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、串并A/D轉換和D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等。
      5.提供單片機ISP下載器,可以實現AT89C52單片機的在線下載。
      6.提供包括51單片機的c語言和匯編語言兩種版本的幾十個實驗例程。
      7.能夠?qū)CGS工業組態軟件應用于單片機控制系統中,直觀形象地展示實際自動控制工業場景,提供近十種MCGS工業組態軟件在單片機控制中的應用例程。
      8.配有真正的高速雙通道存儲型虛擬示波器,方便實驗信號的測量。
      單片機開發實訓裝置,單片機技術實訓臺,單片機實驗臺

      二、技術指標

      1.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。
      2.輸入電源:單相三線220V±10% 50Hz
      3.工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃)海拔<4000m
      4.絕緣電阻:>3MΩ
      5.裝置容量:<0.5kVA
      6.外形參考尺寸:1287mm×723mm×1279mm

      三、實驗裝置組成

      實訓裝置由實驗桌、電源儀表組件、實驗電路組件聯體和配套軟件組成,實驗電路和電腦需左右結構布局,實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;
      1.實驗桌
      實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板:設有一個達抽屜(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
      2.電源儀表組件
      2.1內置直流正負5V電壓源(+5V主電源帶過壓、欠壓、過流和電路保護功能并可自動回復)、直流正負12V
      電壓源,1.25-15V可調直流電壓源,4-20mA可調直流電流源。
      2.2內置0-20V直流電壓表,0-20mA直流電流表。
      3.教師配置
      支持所有Keil uVision 軟件版本進行對接,且在keil uVision軟件中新增一個單片機監視器,用于監視單片機的輸入輸出情況;并支持在仿真軟件沒啟動時,也能進行實時監控。支持keil uVision軟件開啟“根據實際時間控制速度”功能以及晶振頻率功能,按照實際情況進行模擬仿真,并且可實現實時反饋程序狀態。仿真光電開關進行檢測物體,并實時反饋信號給單片機。
      支持虛擬串口通信調試,并且在軟件內附帶串口調試助手。串口調試助手支持修改串口號(COM1~10)、修改9種波特率(1200、2400、4800、9600、14400、19200以及38400)、修改3種效驗位(NONE、ODD以及EVEN)、修改2個數據位(7位、8位)、修改3個停止位(1位、1.5位和2位)。
      附帶4*4三維矩陣鍵盤,并模擬顯示中矩陣鍵盤排線的使用。有4個共陽極七段數碼管,支持顯示任意數以及26個字母。支持溫度模擬,支持手動控制溫度大小,并支持顯示每個溫度的度數對應的電壓值。TLC5615芯片用于做串口A/D轉換相關實驗時使用,該芯片還配有一臺西門子變頻器以及一部三相電機配合實驗使用。ADC0832芯片是一款8位分辨率、雙通道A/D轉換芯片,在軟件當中用于配合溫度控制和電壓控制的實驗時使用。配有一塊LCD12864液晶顯示屏(不帶字符),顯示屏支持更改RS、R/W、E、DB0、DB1、DB2、DB3、DB4、DB5、DB6、DB7、CS1、DS2對應的P口。提供軟件著作權復印件并進行現場演示。
      教師教學設計系統:系統可以導入3DS、STL文件。并支持通過系統對此文件進行重新編輯,支持AC設置、CA設置、TA設置,將“AC設置”和“CA設置”中的動作進行串連,并可以設置每個動作的啟停時間,同時還具備全部重置和全部刪除功能。可以通過平臺配套control將模型動畫文件加載到課件上進行三維動畫教學,實現課件中完全三維交互。該文件可支持PPT播放。提供軟件著作權復印件并進行現場演示。

      4.實驗電路組件 (要求組件里的全部硬件集成在一個主板上,方便維護)
          4.1.基礎接口電路
      1)多路定時計數器8253A。
      2)可編程并行輸入/輸出接口8255。
      3)可編程鍵盤顯示接口8279
      4)可編程串行通信接口16C550
      5)單片機系統簡單I/O口擴展電路74LS273/74LS244。
      6)看門狗電路MAX813
          4.2. 人機接口電路
      1)8位LED發光管輸出顯示
      2)8位開關量輸出模塊。
      3)8個獨立的LED數碼管。
      4)4×4矩陣鍵盤電路。
      5)16×16點陣LED模塊,由4個8*8點陣和驅動電路組成。
      6)12864 LCD圖形、中文、字符顯示模塊。
      7)設計有3英寸TFT 液晶顯示器,帶觸模屏。
      8)兩路帶消抖±單脈沖產生電路。
      9)1HZ-1MHZ分8路輸出固定脈沖發生。
          4.3. 外設執行部件
      1)5V繼電器控制、音樂發生器電路。
      2)步進電機20BY及直流電機驅動與控制。
       3)揚聲器驅動電路。
       4)蜂鳴器驅動電路。
      5)光電測速模塊電路。
          4.4. 通信接口電路
      1) USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。
      2) IRM5000紅外無線通信模塊
      3) CAN-Bus通信模塊,由SJA1000和TJA1050T專用芯片組成。
      4) TCP/IP通信模塊,含太網芯片RT8019和32K靜態存儲器。
      5) RS232/RS485接口應用和電平轉換電路。
      6) I2C串行實時日歷/時鐘PCF8563。
      7) I2C串行鍵盤顯示控制器Zlg7290。
          4.5. 存儲器電路
      1)32K靜態RAM 62256
      2)串行存儲器93C64讀寫電路
      3)I2C串行存儲器24C02應用電路。
      4)IC卡讀寫(24C01)模塊電路。
      5)SST512K FALSH存儲器電路。
      6)SD卡讀寫電路。
          4.6. 數據轉換
      1)單路8位數字模擬轉換接口DAC0832。
      2)8路8位模擬/數字轉換接口ADC0809。
      3)串行8位A/D 轉換電路TLC549及其相關電路
      4)串行10位D/A 轉換電路TLC5615及其相關電路
      5)ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
      6)數字溫度DS18B20,用于環境溫度檢測。
          4.7. 虛擬示波器
           *1)真正的高速雙通道存儲虛擬示波器,可切換為單通道提高采樣率。
       *2)帶有實時X-Y示波器:自動同步顯示功能。
       3)存儲功能:存儲/栽入/分析歷史波型。
       4)輸入模擬電壓信號幅值由軟件調整,勿需硬件開關切換。
       *5)帶有幅頻/相頻特性專用虛擬示波器。可以保存波型文件,圖片文件,方便插入在教學課件中。
      4.8. 單片機仿真器
      配備USB接口的KEIL C51單片機仿真器,完全仿真P0-P3口,不占有片內任何資源。同時自帶在線下載式單片機AT89C52,RS232或JTAG下載接口。
      4.9.總線擴展接口
      主板上留有外部總線擴展接口,可以擴展各種新型接口電路。
      5.配套軟件
       1)WINDOWS 下KEIL C51 軟件環境,支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
       2)在線下載軟件:STC_ISP_V479
       3)MGCS工業組態軟件
       4)近50個單片機應用設計例程
       5)MGCS工業組態軟件與單片機接口例程
       6)配備本機使用視頻教程

      四、能實現的實驗實訓項目

      1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
      2、單片機I/O口應用實驗_工業順序控制
      3、并行I/O接口8255應用
      4、簡單I/O口擴展
      5、A/D 轉換實驗
      6、D/A轉換實驗
      7、鍵盤顯示控制器8279應用實驗
      8、步進電機控制實驗
      9、小直流電機調速實驗
      10、電子音響實驗
      11、繼電器控制實驗
      12、數據存貯器擴展實驗
      13、8031單片機串行口應用實驗_雙機通信
      14、8031串行口應用實驗_與PC機通信
      15、串行接口16C550應用實驗
      16、串行A/D轉換器TLC549應用
      17、串行D/A轉換器TLC5615應用
      18、單片機雙機通信實驗_用RS485總線
      19、USB接口應用實驗
      20、16X16 LED點陣顯示實驗
      21、128 X 64 LCD液晶顯示接口實驗
      22、數字溫度傳感器18B20實驗
      23、看門狗電路MAX708
      24、I2C總線應用實驗
      (1)串行E2PROM的讀寫實驗
      (2)I2C智能卡讀寫實驗
      (3)串行鍵盤顯示接口ZLG7290應用實驗
      (4)PCF8563串行實時時鐘應用實驗
      25、定時計數器8253A應用實驗
      26、網絡接口應用實驗
      27、CAN總線通信應用實驗
      28、ISD1730語音錄放實驗
      29、紅外接口通信實驗
      30、大容量NOR Flash與單片機的接口設計
          31、TFT彩色液晶屏及觸摸屏的應用
          32、Small RTOS(51) 1.12.1v 使用
          33、直流電機、步進電機閉環控制實驗
          34、液晶顯示虛擬示波器實驗
          35、工業組態軟件編程實驗
      36、MCGS工業組態軟件在單片機控制中的應用實驗
      1)步進電機控制實驗_總線控制
      2)直流電機控制實驗_總線控制
        3)工業順序控制實驗_位控制
      4)數據采集實驗_總線控制
      5)數據采集實驗_總線控制
      6)數字電壓表實驗
      7)液體混合控制實驗
      8)交通燈控制實驗
       37、工業組態軟件和微控制器的接口編程實驗
         ......無限擴展

      五、實驗裝置詳細配置

      序號 名稱 說明 數量
      1 實驗裝置臺體 包含上部框架、下部臺體和臺面 1套
      2 電源儀表組件 含實驗裝置組成指標里第二點的全部硬件 1套
      3 實驗電路組件 含實驗裝置組成指標里第三點的全部硬件 1套
      4 2號實驗用導線   25根
      5 9芯-9芯串口通信線   1根
      6 USB通信線   2根
      7 8芯-8芯排線 40CM 3根和30CM 5根   6根
      8 4芯-4芯排線 30CM 3根
      9 2芯-2芯排線 100CM 2根
      10 220V交流電源線 1.5M 1根
      9 實驗指導書   1套
      10 軟件光盤 KEIL C 軟件、組態軟件和視頻教程軟件各一張 3張
      11 STM32 ARM核心系統   一套
