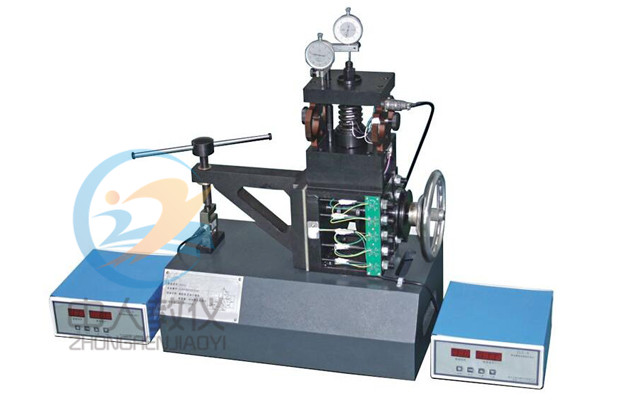

ZRLYS螺栓組及單螺栓聯接靜動態綜合實驗臺
一、 功能簡介
現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。螺栓聯接實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、 性能特點
1、 該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、 螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、 通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、 實驗項目及內容
1、 螺栓組載荷分布及其測試；
2、 靜態測試相對剛度變化對螺栓總拉力的影響；
3、 動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、 電阻應變儀的工作原理及各測量點應變片的組橋方式

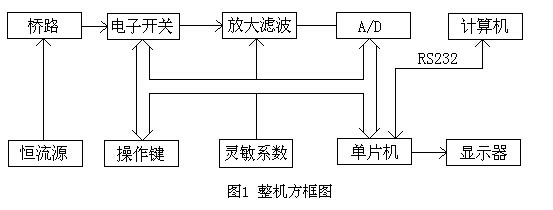

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
三、 實驗設備主要技術參數
1、 單相交流異步電機：90W、N=1400r/min
2、 電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、 螺栓組實驗螺栓：M12（10個）
4、 實驗單螺栓：M16（1個）
5、 四路靜動態測試儀：測量范圍：0±30000με
1. 零點不平衡：±10000με
2. 基本誤差：0.2﹪FS
3. 分辨率：1με
4. 零點漂移：±2με/4小時、±0.5με/℃
5. 測量方式：1/4橋、半橋、全橋
6、 外型尺寸：800×350×600
螺栓組及單螺栓聯接靜動態綜合實驗臺配置表
| 序號 | 名稱 | 數量 | 備注 |
|
|
底座 | 1 | 焊接組件 |
|
|
連接座 | 1 | 焊接組件 |
|
|
連接座-底座 | 1 | Q235 |
|
|
連接座-前后板 | 2 | Q235 |
|
|
連接板-頂板 | 2 | Q235 |
|
|
懸臂 | 1 | 焊接組件 |
|
|
懸臂背板 | 1 | Q235 |
|
|
懸臂板 | 1 | Q235 |
|
|
加載螺釘 | 1 | 45# |
|
|
加載杠桿 | 1 | 活塞桿 |
|
|
杠桿螺釘 | 2 | 45# |
|
|
銅套螺母 | 1 | 黃銅 |
|
|
傳感器底座 | 1 | Q235 |
|
|
彈性連接塊 | 2 | 尼龍 |
|
|
補償片安裝片 | 2 | 不銹鋼 |
|
|
傳感器壓頭螺釘 | 1 | Q235 |
|
|
中間實驗螺栓 | 10 | 45# |
|
|
偏心輪軸 | 1 | 45# |
|
|
偏心輪 | 1 | 45# |
|
|
偏心輪隔套 | 1 | 45# |
|
|
盲孔端蓋 | 1 | Q235 |
|
|
通孔端蓋 | 1 | Q235 |
|
|
大帶輪-SPZ | 1 | Q235 |
|
|
電機帶輪-SPZ | 1 | Q235 |
|
|
頂桿導向板 | 2 | Q235 |
|
|
挺桿支座 | 1 | Q235 |
|
|
小銷軸 | 1 | 45# |
|
|
挺桿 | 2 | 45# |
|
|
彈簧下支座 | 1 | 45# |
|
|
彈簧 | 1 | 60Si2Mn（外購件） |
|
|
八角環 | 2 | 55Si2Mn |
|
|
彈簧上支座 | 1 | 45# |
|
|
錐塞 | 2 | 45# |
|
|
表夾桿 | 1 | Q235 |
|
|
表夾 | 2 | 鋁合金 |
|
|
夾緊螺釘 | 4 | 45# |
|
|
彈性墊圈 | 1 | 45# |
|
|
厚螺母 | 1 | 標準件 |
|
|
空心試驗螺栓 | 1 | 45# |
|
|
小螺桿 | 1 | 45# |
|
|
下聯接板 | 1 | Q235 |
|
|
上聯接板 | 1 | Q235 |
|
|
M6×35(發黑) | 8 | 標準件 |
|
|
M10×30(發黑) | 4 | 標準件 |
|
|
M6×15(發黑) | 9 | 標準件 |
|
|
M6×20(發黑) | 4 | 標準件 |
|
|
M12×20(發黑) | 4 | 標準件 |
|
|
M8×20(鍍白鋅) | 2 | 標準件 |
|
|
M8×10(鍍白鋅) | 1 | 標準件 |
|
|
M8×40(發黑) | 4 | 標準件 |
|
|
M8×25(發黑) | 4 | 標準件 |
|
|
J110ZYT152-PX25-A3 | 1 | 博山新微電機 |
|
|
φ10 | 2 | 標準件 |
|
|
M12 | 10 | 標準件 |
|
|
d=12、D=250 | 1 | 五金件 |
|
|
量程：0-10MM | 2 | 標準件 |
|
|
0-500KG | 1 | 外購件 |
|
|
SPZ型（帶長L=675） | 1 | 外購件 |
|
|
型號6205 | 2 | 標準件 |
|
|
型號6200 | 2 | 標準件 |
|
|
十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 | 1套 | 外購件 |
|
|
應變片及接線端 | 各11 | 外購件 |
