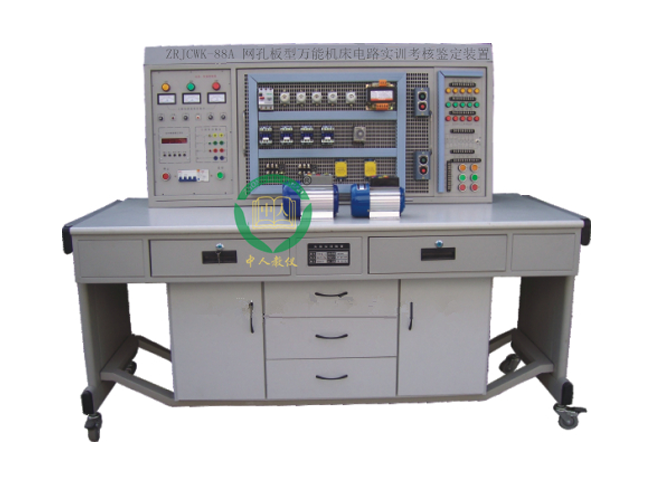

      網孔型萬能機床電路實驗臺

      欄目分類:機床電氣實訓設備   發布日期:2017-05-08   瀏覽次數:
      網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置適合大中專院校、職校、技校實驗室的新建、擴建的實驗設備

      聯系方式見右側懸浮框

      【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】是根據客戶需求而寫的,非常具有代表性,在客戶搜索【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】時,都能通過我們來了解相關資訊,而且【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】在客戶有需求時提供參考意見。

      1.產品名稱:網孔型萬能機床電路實驗臺
      2.別名:網孔板式萬能機床電路實驗裝置
      3.型號:ZRJCWK-88A
      4.品牌:中人
      5.外形尺寸:1500mm×750mm×1350mm
      6.輸入電源:三相四線~380V±10% 50Hz
      7.裝置容量:<1.5KVA
      8.溫度:-5℃~+40℃,相對濕度<85%(25℃)



      一、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的概述

      本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎,元器件在網孔板上合理安裝、線路的合理布局,全部由學生自行完成,接近工業現場,有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控制”、“電機拖動”、“控制線路與技能訓練”、“常用機床控制線路”等課程的實訓與考核,增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓,其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒炇业母聯Q代,也可作為電工考核的考核設備。

      二、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的特點

      1、電氣控制線路元件裝在網孔板上,操作方便、機動靈活、易擴展功能或開發新的實訓項目。
      2、操作臺只需三相四線的交流電源即可投入使用,占地面積小,實訓器材集中在儲存柜內,易管理、規劃化程度高。
      3、安全性高,實訓屏上除了安裝電壓型、電流型漏電保護裝置外,380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置,相間、線間直接短路或過載,電流超過設定值,系統即告警并切斷總電源,確保設備安全。
      4、實訓屏上裝配實訓管理器,可設定實訓或考核時間,記錄實訓、考核誤操作次數,使學訓考核有一個統一的標準。

      三、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的配備及功能

      (一)實訓屏
      實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板
      1、主控功能板
      (1)三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
      (2)設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
      (3)三相四線電源輸出,具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
      (4)定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實訓時間、定時報警、切斷電源等功能;此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。
      2、輔助器件安裝屏
      (1)紅、黃、綠信號燈各5只
      (2)大功率降壓電阻75Ω/75W 3只,能耗制動電阻10Ω/25W 1只
      (3)控制按鈕6只
      (4)整流二極管IN5408 4只
      (5)單相開關1只
      (二)網孔板1塊,元器件在其上合理布局,正確走線完成實訓考核項目。
      (三)
      實訓桌
      實訓桌為鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。實訓桌下方設有元件儲存柜,可以放置實訓掛箱,還設有四個帶剎車的輪子,便于移動和固定。
      (四基本器材配備
      序號 名稱 數量 單位 序號 名稱 數量 單位
      1 交流接觸器 7 17 導線 50
      2 熱繼電器 3 18 走線槽 2
      3 電子式時間繼電器 2
      4 螺旋式熔斷器 6 19 工具1套 萬用表 1
      5 直插式熔斷器 3 螺絲刀 1
      6 低壓斷路器 1 尖嘴鉗 1
      7 電磁閥 1 剝線鉗 1
      8 十字開關 1 電工刀 1
      9 行程開關 4 電筆 1
      10 控制按鈕 6 卷尺 1
      11 轉換開關 1 鋼鋸 1
      12 控制變壓器 1 手槍鉆 1
      13 燈頭座 1 20 三相鼠籠式異步電動機(Y) 1
      14 電容 2 21 三相鼠籠式異步電動機(△) 1
      15 導軌 30 厘米 22 雙速異步電動機 1
      16 接線端子 20 23 三相鼠籠式異步電動機(Y/△) 1

      五、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的基本實訓考核項目(增加元器件即可增加實訓項目)

      1.三相異步電動機直接啟動控制
      2.三相異步電動機接觸器點動控制線路
      3.三相異步電動機接觸器自鎖控制線路
      4.Y/△啟動自動控制線路
      5.用倒順開關三相異步電動機正反轉控制
      6.接觸器聯鎖的正反轉控制線路
      7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
      8.雙速電動機的切換運行控制線路
      9.雙重聯鎖的三相異步電動機正反轉控制線路
      10.電動葫蘆電氣控制線路
      11.C6140普通車床電氣控制線路
      12.C650-2普通車床電氣控制線路
      13.M7120平面磨床電氣控制線路
      14.M7130K平面磨床電氣控制線路
      15.M1432A萬能外圓磨床電氣控制線路
      16.X62W型萬能銑床電氣控制線路
      17.Z3050搖臂鉆床電氣控制線路
      18.Z3040B搖臂鉆床電氣控制線路
      19.Z35搖臂鉆床電氣控制線路
      20.T68臥式鏜床電氣控制線路



      如對本產品/文章:網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置有任何疑問請隨時聯系我們,我們將盡力為您提供最全的實訓室建設方案和最優質的服務

      本文關鍵詞:網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置

      【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】是上海中人原創,如果您在了解產品的過程中受到啟發,想要咨詢相關設備的問題,我們將派專員為您解決疑問,或者您在閱讀【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】中有想不通的問題,也可以咨詢我們,我們將為您提供快速解決【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】問題的方案
