ZRCXZ齒輪傳動效率實驗臺

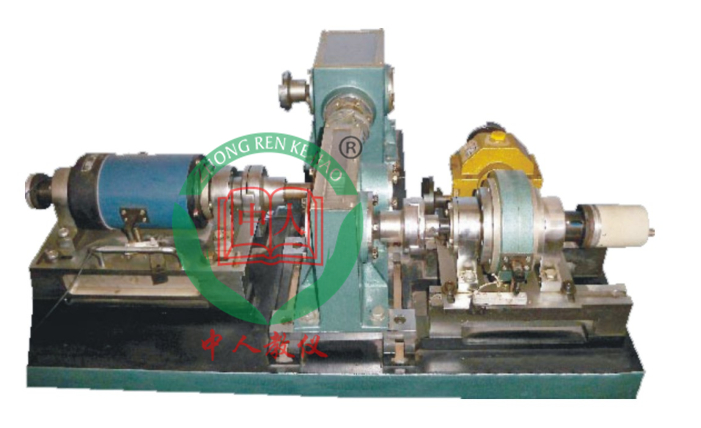

A、開式

一、主要實驗內容

1、觀察不同減數器在不同介質狀態下的傳動情況。

2、測試在不同情況下( 不同潤滑介質、不同傳動組合)的傳動系統效率。

二、主要性能特點

1、齒輪傳動效率實驗臺,齒輪傳動性能測試實訓裝置,齒輪傳動實訓臺采用臺式結構，負載采用摩擦軸瓦加載方式或磁粉刮動加載方式，實驗齒輪有單級圓柱直齒輪，單級圓錐齒輪，蝸輪蝸桿傳動三種形式。

2、檢測齒輪箱可更換裝配。

3、減速器頂部有透明視察，以觀察齒輪嚙合情況，并可更換不同潤滑油。

4、齒輪傳動效率實驗臺,齒輪傳動性能測試實訓裝置,齒輪傳動實訓臺采用直測方式檢測傳動部件效率。

5、配有數據檢測系統，其液晶顯示面板可顯示輸人輸出轉速、轉矩及負載力。
6、實驗臺共配有四個傳感器:2個測力傳感器(10kg)，2個光柵角位移傳感器。

三、主要技術參數
1、驅動電機功率:600W
2、工作調速范圍: 0-600rpm( 無級調速)
3、負載范圍: 0- 300kg
4、外形尺寸; 1256*807*685
5、實驗臺重量: 280kg

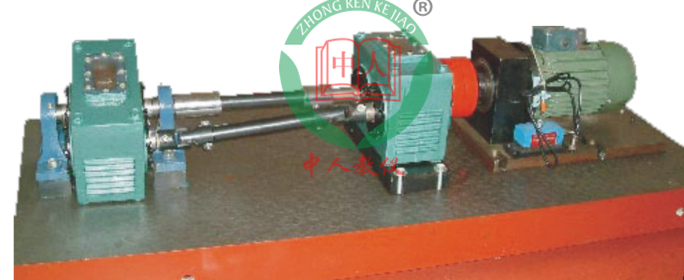

B、閉式
一、主要實驗內容
1、檢測單級直齒圓齒輪不同潤滑狀態下的效率變化曲線。
二、主要性能特點
1、采用傳動功率回流方式檢測減速器效率。
2、采用雙向聯軸節形式，通過改變聯軸節傳動角度來產生負載。
3、驅動電機采用3 三相電機，并采用變頻控制來調節傳動轉速。
4、檢測系統采用Mega系列單片機，顯示為液品顯示，可同時顯示轉矩、轉速、效率的實時值。

三、主要技術參數

1、驅動電機功率:550W

2、工作調速范圍: 0-1000rpm（無級調速）

3、負載范圍: 0-30N·M

4、外形尺寸; 1256*450*350

5、實驗臺重量:140kg
