工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置。這樣能對用戶選型有非常大的幫助。
工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置

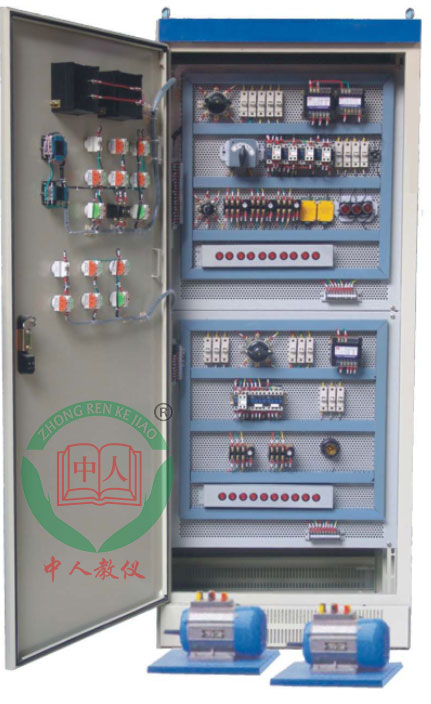

參考圖片
一、工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置概述
工業電氣調試與維修裝置由不銹鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，是一種理想的職業教育實驗室設備。
二、工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、環境溫度：-5℃～+40℃，相對濕度＜85%（25℃），海拔＜2000m
3、裝置容量：＜1.5KVA
4、外型：整體尺寸880mm×800mm×2100mm（長寬高）；
5、實訓臺架的材料：不銹鋼板、鋁合金結構；
三、工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置結構功能：
1、設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。并且具有短路保護功能。
2、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻、孔徑統一。網孔板厚度1.5mm。
3、配套X62W萬能銑床電氣控制線路模塊，T68鏜床電氣控制線路模塊。
四、工業電氣調試與維修裝置,工業電氣調試及維修實訓裝置配置清單
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
鋁型材框架 |
1 |
個 |
|
2 |
不銹鋼網孔板 |
2 |
塊 |
|
3 |
X62W萬能銑床電氣控制線路模塊 |
1 |
個 |
|
4 |
T68鏜床電氣控制線路模塊 |
1 |
個 |
|
5 |
三相鼠籠式異步電動機 |
3 |
臺 |
|
6 |
三相鼠籠式異步電動機（帶速度繼電器） |
1 |
臺 |
|
7 |
三相雙速異步電動機（帶速度繼電器） |
1 |
臺 |
|
8 |
剝線鉗 |
1 |
只 |
|
9 |
斜口鉗 |
1 |
只 |
|
10 |
尖嘴鉗 |
1 |
只 |
|
11 |
剪刀 |
1 |
只 |
|
12 |
一字螺絲刀 |
2 |
只 |
|
13 |
長柄十字螺絲刀 |
2 |
只 |
|
14 |
試電筆 |
1 |
只 |
|
15 |
萬用表 |
1 |
只 |
|
16 |
電烙鐵（35W） |
1 |
只 |
|
17 |
烙鐵架 |
1 |
只 |
|
18 |
焊錫 |
1 |
只 |
|
19 |
工具箱 |
1 |
個 |
|
20 |
實驗導線 |
20 |
米 |
