變頻器實訓裝置,變頻調速實訓設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下變頻器實訓裝置,變頻調速實訓設備。這樣能對用戶選型有非常大的幫助。
1.1. 實訓裝置簡介
本變頻器實訓裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該變頻技術實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的西門子MM440變頻器（用戶也可選用其它品牌的變頻器，價格另議）。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養技術人員的實際動手能力，為參加專業崗位打下堅實的基礎。
1.2. 實訓裝置的特點
1. 模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2. 適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3. 能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4. 只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5. 安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
2. 實訓裝置構成及基本實驗項目
2.1. 實訓裝置構成

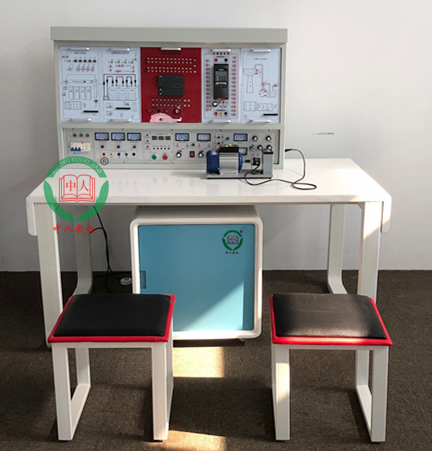

實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構）
1.交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3.繼電接觸實訓組件
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4.變頻器實訓模塊
裝置采用西門子MM440變頻器，220V交流供電，輸出功率0.75KW。變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（二）三相鼠籠異步電機：交流380V/△
（三）電機導軌及光電編碼器一套
（四）西門子s7-200smart sr40
（五）實訓桌
鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜。
2.2. 技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3.裝置容量：＜0.5KVA
4.重 量：＜110Kg
5.外形尺寸：1600mm×750mm×1300mm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
2.3. 基本實驗項目
2.3.1. 繼電接觸控制實訓
1. 三相異步電動機點動控制和自鎖控制
2. 三相異步電動機Y/△換接啟動控制
3. 三相異步電動機聯鎖正反轉控制
4. 三相異步電動機延時正反轉控制
2.3.2. 變頻控制實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
6.控制電機運行時間操作
7.控制電機正反轉運動控制
8.電壓/電流監視器信號輸出及顯示
9.瞬間停電變頻器參數設定
10.外部模擬量（電壓/電流）變頻調速
11.基于變頻調速的RS485通信
12.基于三角波的變頻調速控制
13.三相異步電機的變頻調速
14.變頻恒壓供水模擬控制
15.刨床模擬控制（多段速選擇）
2.3.3. 組態監控
1.直線加減速控制及顯示
2.基于三角波的變頻調速控制實時曲線
3.三相異步電機的變頻調速實時曲線
4.三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
5.基于RS485的工控組態網絡通訊實訓
