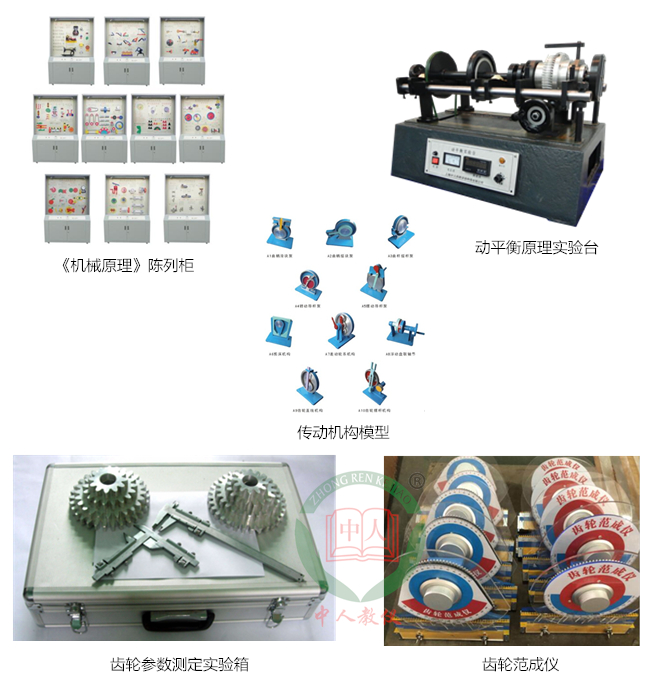

ZRCLG-YL《機械原理》陳列柜

一、概述

《機械原理》示教陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱設計的電化教學設備。本陳列柜共分十個柜和一個電腦控制臺，并配有一臺功率放大器，VCD機和激光片，聲控同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由VCD控制順序自動運行講解；又能根據教材、教學需要而遙控任意選擇進行單獨演示。模型材料采用進口有機板；板面附有銀滌淪不干膠作必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學應用實驗室設備。

陳列柜尺寸：1250×430×1780mm

二、陳列柜詳細介紹

序號和名稱

陳列柜內模型內容

第一柜

機器與機構

前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副

第二柜

平面連桿機構的基本形式

鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。

單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構

雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構

第三柜

平面連桿機構

機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與簡圖。

連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。

第四柜

凸輪機構的形式

盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。

第五柜

齒輪傳動的各種類型

平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。

相交軸傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構

相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。

第六柜

輪系的基本形成

漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力角、齒高系數。

第七柜

輪系的基本形成

周轉輪系、（差動輪系、行星輪系、定軸輪系）合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳動、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器，兩種動作。

第八柜

間歇運動機構

齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構

第九柜

組合機構

串聯組合：行程擴大機構、換向傳動機構

并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。

第十柜

空間連桿機構

空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。

注：玻璃有校方自配（應玻璃所與易碎品，難以運輸）

ZRJX-DP動平衡原理實驗臺

實驗內容：

1.不平衡質量對動平衡的影響；

2.各不平衡質量相對相位角的變化對動平衡影響；

3.計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法。

實驗臺主要技術參數：

1.電機功率：90W

2.工作電壓：220V

3.電動機轉速范圍：0-1400rpm;

4.百分表量程：0-10mm

5.動平衡轉速：450rpm

6.試件質量：≤10kg

7.試件最大直徑：Φ=200mm

ZR-10傳動機構模型

用于機械原理課程開設“機構運動簡圖測繪及分析實驗”。工件美觀大方，精加工裝配精度高，運動構件、運動靈活、無干涉現象。

序號	名稱	材質	序號	名稱	材質
A1	曲柄滑塊泵	鋁合金	A6	剪床機構	鋁合金
A2	曲柄搖塊泵	鋁合金	A7	差動輪系結構	鋁合金
A3	曲桿搖桿泵	鋁合金	A8	浮動盤聯軸節	鋁合金
A4	轉動導桿泵	鋁合金	A9	齒輪直線結構	鋁合金
A5	擺動導桿泵	鋁合金	A10	齒輪擺桿結構	鋁合金
