        技術標題:[電力系統微機監控試驗系統,電力系統微機實訓室設備,電力系統微機操作系統]

        電力系統微機監控試驗系統,電力系統微機實訓室設備,電力系統微機操作系統是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下電力系統微機監控試驗系統,電力系統微機實訓室設備,電力系統微機操作系統。這樣能對用戶選型有非常大的幫助。

        電力系統微機監控試驗系統,電力系統微機實訓室設備,電力系統微機操作系統

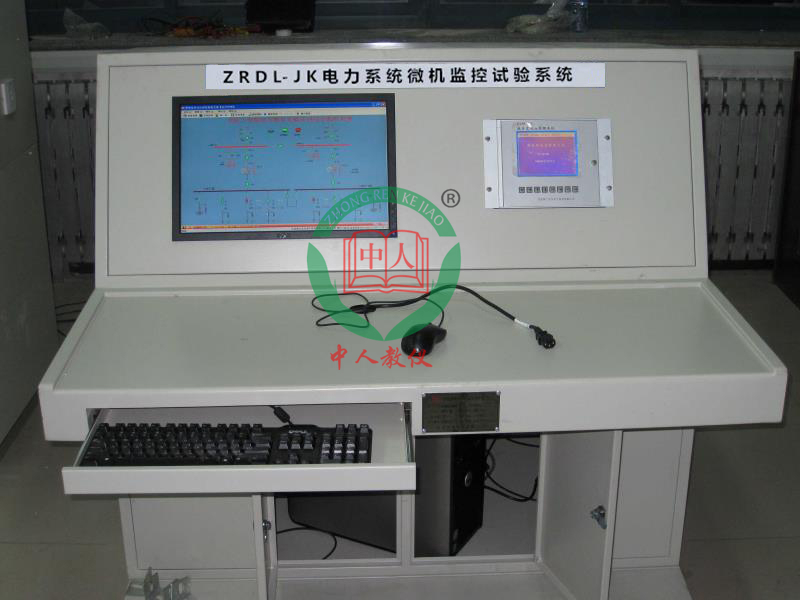

        產品名稱:電力系統微機監控試驗系統

        產品品牌:中人

        產品型號:ZRDL-JK

        產品特點:⑴支持多種網絡結構:支持保護單網/雙網、監控單網/雙網和單雙網混合結構;可與監控系統共享網絡,也可單獨組網。

        ⑵在通信規約上,系統采用MODBUS規約,這種規約的優點在于其開放性好,能夠很方便地兼容其他廠家的設備。

        ⑶提供圖形編輯系統,圖形畫面可在線編輯和保存;保護裝置的監視完全采用圖形顯示界面,畫面美觀、組態靈活、操作方便。

        ⑷提供多種通訊接口,如以太網、RS232/485串口、,可以根據實際情況,方便地進行結構擴充和與其他廠家的設備進行連接。

        ⑸采用規約轉換器,便于系統擴充,能將硬件故障造成的影響降低到最小。

        ⑹實現電力系統的“四遙”功能。

        ⑺反映“多機電力網”電能的生產、傳輸、分配和使用的全過程,具有信息化和數字化的特點,實現電力系統的調度自動化。

        ⑻能與多臺電力系統綜合自動化實驗系統相聯,可擴展。

        ⑼實驗系統安全可靠、操作靈活方便、物理現象直觀。

        ⑽可以外接計算機和投影儀,以便實現計算機仿真和模擬電力系統模擬屏。

        ⑾軟件運行系統要求支持Windows2000/XP/Win7平臺,軟件界面友好,能以報表 的形式反映試驗結果。

        能完成下述實驗:

        1)電力系統運行方式實驗;

        2)切機、切負荷等穩定實驗;

        3)電力系統負荷調整實驗;

        4)電力系統潮流分析實驗;

        5)電力系統故障計算分析實驗;

        6)電力系統實時監控;

        7)電力系統有功功率平衡和頻率調整實驗;

        8)電力系統無功功率平衡和電壓調整實驗;

        9)電力網的電壓和功率分布實驗;

        10)遙控、遙測、遙信、遙調四遙實驗。

        基本參數

        1、基本參數

        1) 型號:

        2) 供電電源:三相五線供電380V

         3) 功率: 不大于1KW

        4)尺寸:1200mm*1400mm*1000mm(高**寬,熱鍍鋅板噴塑)

         5) 防護等級:IP45

        環境條件

        環境溫度

           工作:10℃~+50

            貯存:-25℃~ 60℃  在極限值下不施加激勵量,設備不出現不可逆變化,溫度恢復后裝置應能正常工作;

        相對濕度<85%HR無凝露

        大氣壓力:86~106ka

        海拔高度:<4000m

        其它條件:設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。

        絕緣性能

            絕緣電阻:設備所有電路與外殼之間絕緣電阻在標準實驗條件下,不小于100MΩ

            介質強度:設備所有電路與外殼的介質強度能耐受交流50Hz,電壓2KV(有效值),歷時1min 試驗,而無絕緣擊穿或閃絡現象。當復查介質強度時,試驗電壓值為規定值的75%

            沖擊電壓:設備的導電部分對外露的非導電金屬部分及外殼之間,在規定的試驗大氣條件下,能耐受幅值為5KV的標準雷電波短時沖擊檢驗。

          機械性能

        工作條件:能承受嚴酷等級為1級的振動響應、沖擊響應檢驗;

        運輸條件:能承受嚴酷等級為1級的振動耐久、沖擊耐久及碰撞檢驗

        參考尺寸:長1400mm、寬1000mm、高1100mm三組合計算機操作臺,臺子配有多功能抽屜柜,鍵盤滑板等。

          操作臺帶有滾輪方便移動。



        系統平臺

        電網系統SCADA監控綜合自動化軟件系統的軟、硬件設計基于開放式系統規范要求,系統軟件采用客戶/服務器結構,它可以減少網絡負荷,提高系統配置的靈活性,監控系統即可配置為獨立的服務器、客戶機,也可配置為客戶、服務器合二為一的模式,服務器模塊采用互為熱主備的雙冗余模式,監控系統可以運行在支持WIN7/win xp/WindowsNT/2000操作系統的任意硬件平臺,包括PCALPHA或其它任何類型的工作站。

        電力監控綜合自動化軟件系統:描述如何啟動在線監控系統;如何利用系統主菜單和工具欄進行常用操作;如何在監控畫面中進行數據監視和操作;如何在事件列表中進行越限報警,變位信息,操作結果的查詢;如何使用實時曲線和歷史曲線對數據進行趨勢分析;如何打印報表和接線圖;如何進行事故追憶。同時詳細描述報表的制作以及曲線的定義等等。
