傳感器信號與控制實驗臺,傳感器實訓操作臺,傳感器實驗設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下傳感器信號與控制實驗臺,傳感器實訓操作臺,傳感器實驗設備。這樣能對用戶選型有非常大的幫助。

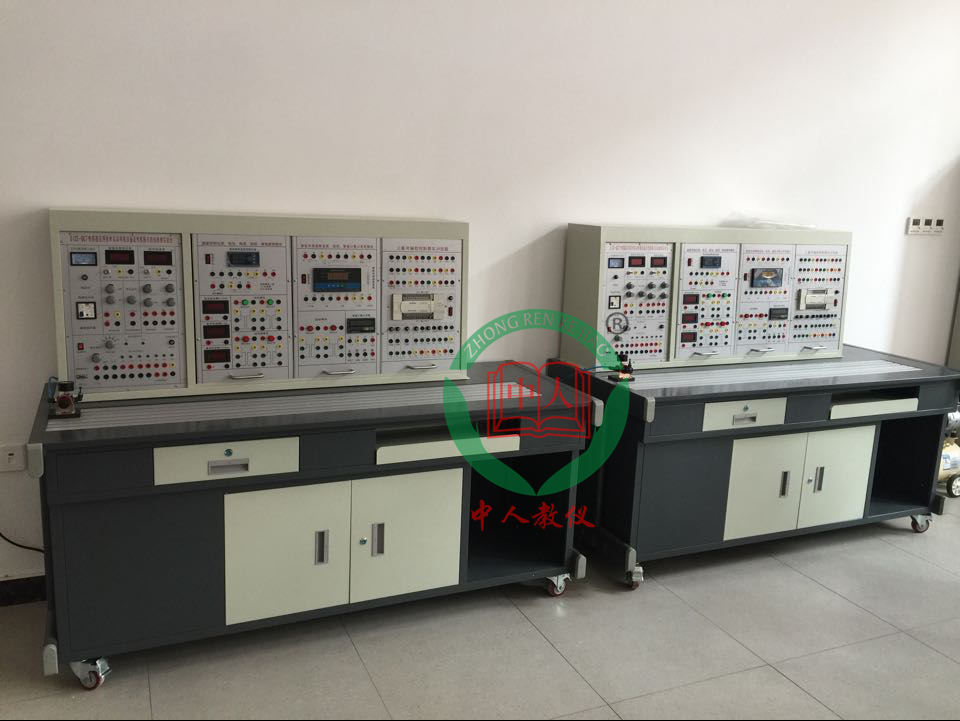

傳感器信號與控制實驗臺,傳感器實訓操作臺,傳感器實驗設備

產品名稱：傳感器信號與控制實驗實訓臺

產品品牌：中人

產品型號： ZRCG-XK

產品特點：使他們不局限于書本的知識，而是以實際的操作過程代替知識的被動教授，激發他們的學習積極性，讓學習的方式變被動為主動，提高學習的效率，讓他們真正感到學以致用，用所學的理論指導實際的設計。

一、實驗實訓項目范圍：

電容式接近傳感器的開關特性實訓

電容式接近傳感器的介質特性實訓

電容式接近傳感器的距離特性實訓

感應式接近傳感器的開關特性實訓

感應式接近傳感器的介質特性實訓

感應式接近傳感器的距離特性實訓

光電式接近傳感器的開關特性實訓

光電式接近傳感器的介質特性實訓

光電式接近傳感器的距離特性實訓

霍爾開關的開關特性實訓

霍爾開關的介質特性實訓

霍爾開關的距離特性實訓

對射式光纖傳感器的開關特性實訓

對射式光纖傳感器的介質特性實訓

對射式光纖傳感器的距離特性實訓

漫反射式光纖傳感器的開關特性實訓

漫反射式光纖傳感器的介質特性實訓

漫反射式光纖傳感器的距離特性實訓

鏡面反射式光纖傳感器的開關特性實訓

鏡面反射式光纖傳感器的介質特性實訓

鏡面反射式光纖傳感器的距離特性實訓

各種傳感器在實際領域的應用

二、技術參數：

1、輸入電源：AC220V±10%（單相三線）

2、額定功率：<1KVA

3、環境溫度：-10℃～40℃

4、相對濕度：≤85%

5、外形尺寸：1580*750*1700mm

三、功能組成及要求：

要求包含傳感器有：光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。

實訓系統提供上位機軟件，通過上位機模塊和計算機通信，傳感器信號通過硬件采集，在屏幕上以數字量和模擬量形式實時顯示，給用戶更直觀的認識。

3.實訓系統需包含測試物件一個，內包含各種類型傳感器的檢測介質（包括光電、磁性、電容、電感、超聲波、霍爾、渦流等傳感器的檢測介質）

4.實訓系統含位置滑軌一個，能進行各種傳感器檢測距離的測量，以及傳感器角度對傳感器檢測距離的影響等。

5.實訓系統配套測量尺，以適用于感應距離長的傳感器的數據測量。

6.實訓系統配套實訓模塊，，包括指示蜂鳴器模塊、計數模塊、上位機模塊等，學生可通過這些實訓模塊與傳感器組合。

7.要求包含傳感器有：光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。

四、設備要求：

現在社會自動化的程度越來越高，傳感器的應用日益廣泛，要求該裝置除可完成中職院校傳感器相關課程外，還可配合一些自動檢測類技術設備，實現一體化教學。該實訓平臺也可完成電氣自動化、物聯網技術應用專業群的傳感器相關的教學。

實訓配置清單：

序號	器件名稱	單位	數量	備注
1	實訓臺	臺	1
2	實訓桌	張	1
4	指示和蜂鳴單元在工作臺上		1
5	計數單元在工作臺上		1
7	直流穩壓模塊在工作臺上		1
8	差動放大器在工作臺上		1
9	傳感器轉接模塊在工作臺上		1
11	數據通信接口在工作臺上		1
12	數據采集電壓表模塊在工作臺上		1
13	直流電壓調節模塊在工作臺上		1
14	開關電源模塊在工作臺上		1
15	測試物件箱支架（位置滑軌上）	塊	1
16	光纖傳感器（對射） E32 Φ6	對	1
18	光纖傳感器（漫反） E32- Φ6	條	1
19	光纖放大器 E3X--NA11 輸出歐姆龍	條	2
20	電磁感應接近傳感器 AL-03N 輸出（氣缸上面）	條	2
21	光電傳感器（發射器） E3JK-5L	個	1
22	光電傳感器（接收器） E3JK-5DM1 輸出	個	1
23	光電傳感器（漫反射型） E3JK-DS30M1 輸出	個	1
24	鏡面反射式光電傳感器 E3JK-R4M1 輸出	個	1
25	鏡面反射式光電傳感器反射單元	個	1
26	光電傳感器 M18 E3F-DS30C1 輸出	個	1
27	電感式接近傳感器 M12 PR12-2DN 輸出	個	1
28	電感式接近傳感器 M18齊平式	個	1
29	電感式接近傳感器 M18外漏式 PR18-8DN 輸出	個	1
30	電容式接近傳感器 M18 CR18-8DN NPN輸出	個	1
31	超聲波傳感器測試實驗儀模塊	塊	1
32	氣缸 MSAL_20*50_U_0	個	1
33	處理單元 AFC2000壓力表	個	1
34	分配器（二通，三通）	個	各1
35	3位5通換向閥 4V230	個	1
36	單向節流閥 ASC100-06	個	2
37	位置滑軌	個	1
38	氣泵 FB36/7/18L-220V-50HZ	個	1
39	氣管 Φ6	米	10
40	數字萬用表 VC830L	只	1
41	測量尺 1m	個	1
42	上位機軟件光盤數據采集處理軟件	只	2
43	實訓指導書	本	1
44	繼電器模塊在工作臺上		1
45	數據采集連接線	條	1
46	測試線，頭對頭實驗鏈接導線	條	10
47	Φ8×4磁鋼	個	1
48	超聲波反射擋板	只	1
49	鐵片、銅片、鋁片各一片	只	1
50	渦流傳感器模塊	只	1
51	電容，光纖，光電介質（大，小）	個	各1
