智能化樓宇設備監控系統實訓裝置,樓宇工程智能化設備監控系統實訓平臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下智能化樓宇設備監控系統實訓裝置,樓宇工程智能化設備監控系統實訓平臺。這樣能對用戶選型有非常大的幫助。

智能化樓宇設備監控系統實訓裝置,樓宇工程智能化設備監控系統實訓平臺

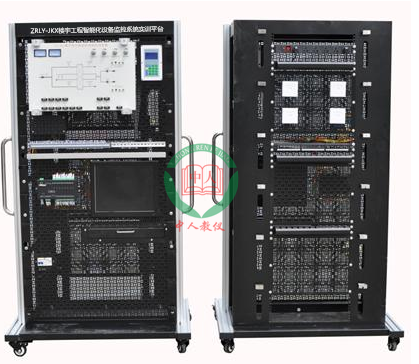

產品名稱：樓宇工程智能化設備監控系統實訓平臺

產品品牌：中人

產品型號：ZRLY-JKX

產品功能：系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。

1、設備概述

樓宇工程智能化設備監控系統實訓裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；

2、技術指標

(1)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

(3)機功耗：≤300W；

（4）外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；

3、實訓項目

a)基礎實操部分

u系統的安裝、布線、接線、編程、調試、運行、維護及維修；

u線路故障的設置、檢測及排除；

u橋架及其支架的安裝和布線；

u信息插座和機架設備的安裝；

u水晶頭及跳線的制作和測試；

uRJ45模塊和配線架的壓線和測試；

uRJ45跳線的連接及鏈路的測試。

b)模擬I/O模塊

u四種標準信號（DI/DO/AI/AO）的認識、測量與連接；

u程序設計、編寫、調試和監控；

u組態監控界面設計。

c)新風機組模擬模型系統模塊

u新風溫度監測；

u新風濕度監測；

u送風溫度監測；

u送風濕度監測；

u過濾網壓差開關監測；

u換熱器防凍開關監測；

u送風機壓差開關監測；

u送風機啟停狀態監測；

u送風機手/自動狀態監測；

u送風風機故障監測；

u加熱器電動閥控制；

u表冷盤電動閥控制；

u加濕器電動閥控制；

u新風閥開關控制；

u送風機啟停控制；

u系統整合監控。

d)空調機組模擬模型系統模塊

u室內二氧化碳濃度監測；

u回風溫度監測；

u過濾網壓差開關監測；

u換熱器防凍開關監測；

u送風機故障狀態監測；

u送風機壓差開關監測；

u回風機故障狀態監測；

u回風機壓差開關監測；

u新風閥調節控制；

u換熱器電動閥調節控制；

u回風閥調節控制；

u排風閥調節控制；

u送風閥開關控制；

u回風機啟停控制；

u系統整合監控。

e)供配電模擬模型系統模塊

u1#進線電壓監測；

u#進線電流監測；

u1#進線功率因素監測；

u2#進線電壓監測；

u2#進線電流監測；

u2#進線功率因數監測；

u1#供電回路開關監測；

u2#供電回路開關監測；

u雙電源切換開關監測；

u1#回路開關控制；

u2#回路開關控制；

u系統整合監控。

f)照明模擬模型系統模塊

u光照度傳感器監測；

u光照度開關監測；

u景觀區照明燈開關監測；

u上班場景開關監測；

u午休場景開關監測；

u下班場景開關監測；

u緊急開關監測；

u大堂區照明燈調光控制；

u景觀區照明燈開關控制；

u辦公區1#照明燈開關控制；

u辦公區2#照明燈開關控制；

u系統整合監控。

g)給排水模擬模型系統模塊

u主用給水泵故障狀態監測；

u備用給水泵故障狀態監測；

u低限報警水位開關監測；

u啟泵水位開關監測；

u停泵水位開關監測；

u排水泵手/自動狀態監測；

u排水泵故障狀態監測；

u停泵水位開關監測；

u啟泵水位開關監測；

u溢流報警水位開關監測；

u主用給水泵啟停控制；

u備用給水泵啟停控制；

u排水泵啟停控制；

u系統整合監控。

h)熱交換模擬模型系統模塊

u熱網蒸汽溫度監測；

u1#熱交換器出水溫度監測；

u2#熱交換器出水溫度監測；

u水回水溫度監測；

u1#泵啟停狀態監測；

u1#泵手/自動狀態監測；

u1#泵故障狀態監測；

u2#泵啟停狀態監測；

u2#泵手/自動狀態監測；

u2#泵故障狀態監測；

u1#電動閥調節控制；

u2#電動閥調節控制；

u1#泵啟停控制；

u2#泵啟停控制；

u系統整合監控。

i)電梯模擬模型系統模塊

u啟停狀態監測；

u上行狀態監測；

u下行狀態監測；

u首層狀態監測；

u第2層狀態監測；

u第N層狀態監測；

u故障狀態監測；

u緊急狀態監測；

u正常啟動控制；

u消防停止控制；

u系統整合監控。

j）智能家居模擬模型系統模塊

u外出布防場景開關監測；

u居家布防場景開關監測；

u撤防場景開關監測；

u就餐場景開關監測；

u會客場景開關監測；

u影院場景開關監測；

u門磁開關監測；

u被動紅外探測器探測；

u燃氣探測器開關監測；

u水/電/氣表脈沖監測；

u客廳LED燈調光控制；

u電動窗簾開關控制；

u食廳日光燈開關控制；

u聲光警號開關監控；

u系統整合監控。

4、樓宇工程智能化設備監控系統實訓平臺
