新形勢下的透明液壓傳動與PLC實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下 新形勢下的透明液壓傳動與PLC實訓裝置。這樣能對用戶選型有非常大的幫助。
液壓傳動與機械傳動、電氣傳動相比具有許多特殊優點，其應用已涉及二十多個專業領域的不同場合。各理工科大、專院校都把《液壓傳動》作為相關專業的技術基礎必修課或?qū)I(yè)課程，并既有理論知識學習，又有實際技能訓練。在教學中安排《液壓傳動》課程設計，其目的是使學生在鞏固、消化和吸收課堂基礎理論知識的基礎上，進一步擴大、加深對液壓傳動知識掌握和運用的深度、廣度，借助課程設計任務指導書、國家有關標準、和技術手冊等相關參考資料，提高掌握和使用制圖及編寫設計計算說明書等手段來正確表達自己的設計思想和意圖的能力。 新形勢下，一方面液壓技術向高壓化、微型化、集成化、自動化、機、電、液一體化的方向發展，使得液壓技術在機床、冶金、礦業、建筑、塑料等行業取得更廣泛的應用，另一方面高校擴招，學生人數增多，就業壓力增大，企業要求新人能直接上手設計、制造。這樣的形勢下，要求學生掌握的知識能夠更新?lián)Q代，了解多種類型、典型的液壓系統設計，顯然傳統的《液壓傳動》課程設計已不能滿足需要。
為配合新形勢下的液壓傳動知識，我們需要用到透明液壓傳動與PLC實訓裝置。
★實訓的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
★主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1N系列
4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1700mm
★主要特點

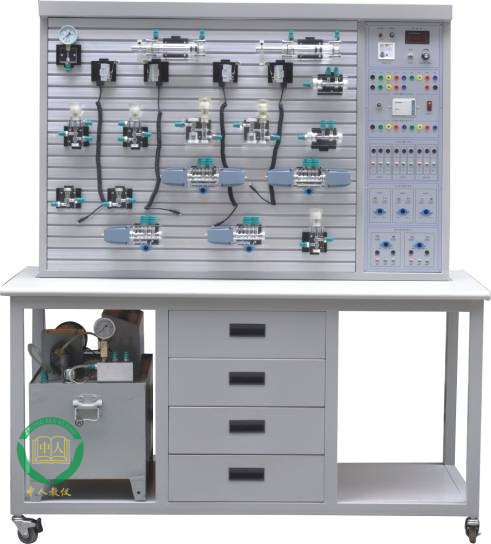

1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
