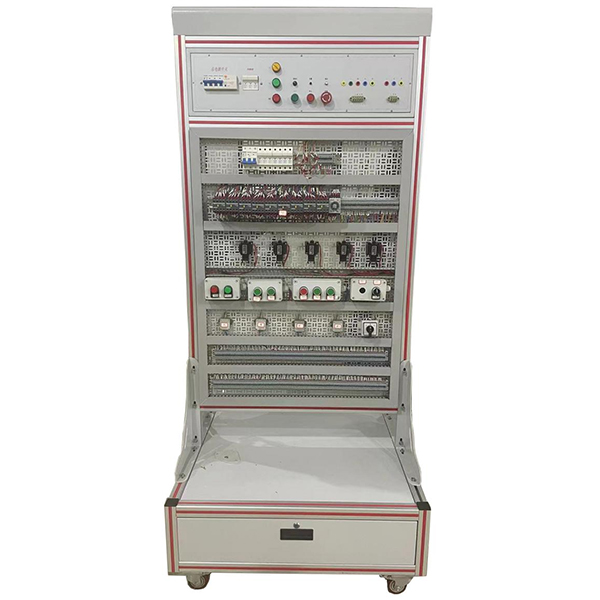

        工業電氣安裝與調試裝置(圓錐破碎機),工業電氣安裝調試實訓臺

        一、產品概述

        本裝置是根據《電工》國家職業標準,結合各職業院校、技工院校相關課程教學大綱要求而研制,它是集培訓、實訓和考核鑒定為一體的多功能設備。包含了繼電接觸控制電路裝調維修、低壓電氣控制、電氣設備裝調維修、自動控制電路裝調維修等職業技能訓練,可對電氣控制電路的裝配、接線、調試、運行維護、故障維修等技術技能的訓練。

        二、主要技術性能

        輸入電壓:三相四(五)線制380V±10%  50HZ

        工作環境:環境溫度范圍為-5℃+40℃ 相對濕度<85%25℃)海拔<2000m

        裝置容量:<1.5kVA

        外形尺寸:880mm×800mm×2000mm

        柜體材料:工業鋁型材和鐵質噴塑結構

        安全保護措施:具有漏電保護電路和短路保護裝置,安全性符合相關的國家標準,所有材質均符合環保標準。

        三、裝置特點

        開放性:采用立式開放式安裝平臺,實訓操作直觀方便

        綜合型:該裝置采用實際工業電氣線路為原型設計,安裝有圓錐破碎機綜合電氣控制電路,為職業技能培訓、考核、競賽提供綜合應用電氣控制線路平臺,接近工業現場

        科學性:對于按鈕、行程開關等器件,裝置均將接線端子引出至外部端子排上,方便實訓和檢修過程對器件和線路的測量,避免為了測量拆卸器件的不方便

        電氣線路采用線槽走線,整潔美觀、便于實訓考核時現場進行設置故障

        實訓裝置出廠狀態為安裝完好,按鈕、行程開關等器件已引線至外部接線端子,電氣控制系統未接線供用戶自行接線調試訓練。

        四、基本配置及功能

        1

        序號

        模塊

        實訓模塊名稱

        主要配置

        數量

        備注

        1

        實訓平臺

        工業鋁型材及鐵質噴塑網孔架

        尺寸:880mm×800mm×2000mm

        1



        2

        電源控制模塊

        設有三相漏電保護器1只、熔斷器3只、啟動按鈕1只、停止按鈕1只、急停按鈕1只、電源電壓指示燈3只、電壓型漏電保護線路(帶漏電聲光報警、復位按鈕)1套、三相五線電源輸出(安全護套插座和接線端子雙輸出)1組、單相三線電源輸出(安全護套插座和接線端子雙輸出)1組、電源輸出安全防護罩。

        2



        3

        儲物抽屜

        采用鋁合金抽屜拉手和靜音導軌,用于放置實訓元器件和工具等。

        2



        4

        電機

        三相鼠籠式異步電動機

        WDJ26三相交流380V/△

        1



        5

        三相鼠籠式異步電動機

        WDJ24三相交流380V/Y

        3



        6

        配件

        實訓導線

        采用高可靠護套結構手槍插連接線,插頭采用實芯銅質件外套鈹輕銅彈片,接觸優良,用于電機線路連接。

        1



        附表:圓錐破碎機電氣控制電路主要實訓器件配置:

        序號

        配置名稱

        規格型號

        單位

        數量

        備注

        1

        低壓斷路器

        DZ108-20(1.6A-2.5A)

        4



        2

        空開

        2P 10A

        1



        3

        控制變壓器

        BK150 380V/36V/24V/6V

        1



        4

        熔斷器

        RT18-32-2P

        1



        5

        熔斷芯

        RT14-20/2A

        2



        6

        二位旋鈕

        Φ22-LAY16-DB11

        7



        7

        三位旋鈕

        Φ22-LAY16-D2B20

        3



        8

        普通按鈕

        Φ22-LAY16-AR11

        4



        9

        普通按鈕

        Φ22-LAY16-AG11

        4



        10

        普通按鈕

        Φ22-LAY16-AY11

        1



        11

        行程開關

        JW2A-11H

        2



        12

        信號燈

        AC36VY(黃)

        1



        13

        固定器

        SAKEW35

        42



        14

        絕緣隔板

        SAKAP6-10

        32



        15

        基型接線端子排

        SAKDU6

        78



        16

        按鈕盒

        2

        5



        17

        按鈕盒

        3

        4



        18

        按鈕盒

        4

        1



        19

        按鈕標識牌

        BZP-22

        26



        20

        線槽

        3535

        若干



        21

        平導軌

        鋁合金制

        若干



        五、實訓項目

        1.圓錐破碎機電氣控制電路組成及控制原理

        2.圓錐破碎機電氣控制電路接線實操

        3.圓錐破碎機電氣控制電路調試、運行與維修
