電機性能綜合測試裝置的教學目的是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電機性能綜合測試裝置的教學目的。這樣能對用戶選型有非常大的幫助。
一、電機性能綜合測試裝置概述
電機性能綜合測試裝置是一種用于測驗電機功能的試驗設備，經過模仿電機的實踐運轉環境，丈量電機的各種功能參數，如電壓、電流、功率、效率、轉矩等，然后評價電機的功能。該設備一般包含電源、丈量外表、控制單元和測驗臺等部分，具有自動化程度高、測驗精度高、安全可靠等特點。
二、教育目的
理論知識的把握：經過電機性能綜合測試裝置的教育，學生能夠深入了解電機的原理、結構和功能，把握電機功能參數的丈量方法和原理，了解各種參數對電機功能的影響。這有助于學生將理論知識與實踐相結合，加深對電機相關課程的了解。
試驗技術的進步：電機性能綜合測試裝置試驗需求學生具備必定的試驗技術和操作才能。經過試驗教育，學生能夠?qū)W習怎么正確運用測驗設備，把握試驗操作流程和注意事項，進步試驗技術和實踐才能。這對學生未來的學習和工作都有很大的協助。
實踐才能的培育：試驗教育不僅僅是讓學生學會操作測驗設備，更重要的是培育學生的實踐才能。在試驗過程中，學生需求獨立思考、剖析問題和解決問題，對試驗成果進行歸納和總結。這有助于培育學生的立異思維和實踐才能，進步學生的歸納素質。
安全意識的培育：電機性能綜合測試裝置試驗涉及到高壓、大電流等風險因素。經過試驗教育，學生能夠?qū)W習到安全操作規程和注意事項，培育安全意識。這有助于學生在未來的學習和工作中防止安全事故的發生。
團隊協作才能的培育：試驗教育一般選用分組形式進行，學生需求組成團隊完結試驗使命。在試驗過程中，學生需求相互協作、分工合作，一起解決問題。這有助于培育學生的團隊協作才能，增強學生的集體榮譽感。
三、教育方法
為了完成上述教育目的，能夠選用以下教育方法：
理論教育與實踐教育相結合：在理論教育中，教師能夠解說電機的原理、結構和功能等基礎知識，協助學生建立理論基礎。在實踐教育中，教師能夠經過示范和指導，協助學生把握測驗設備的操作方法和試驗技術。理論教育與實踐教育的有機結合，能夠使學生更好地了解和把握相關知識。
啟發式教育：教師能夠選用啟發式教育方法，引導學生思考問題、剖析問題和解決問題。例如，教師能夠提出問題，讓學生思考電機的功能參數怎么丈量、怎么剖析試驗成果等。經過啟發式教育，能夠培育學生的立異思維和實踐才能。
分組試驗教育：教師能夠?qū)W(xué)生分紅若干小組，每個小組完結不同的試驗使命。小組成員之間需求相互協作、分工合作，一起完結試驗使命。分組試驗教育能夠培育學生的團隊協作才能和集體榮譽感。
多媒體教育：教師能夠使用多媒體教育資源，如圖片、視頻、動畫等，協助學生更好地了解電機性能綜合測試裝置的原理和操作方法。多媒體教育能夠增強學生的學習愛好和積極性。
以上文章僅供參考，以下是電機性能綜合測試裝置的技術指標：

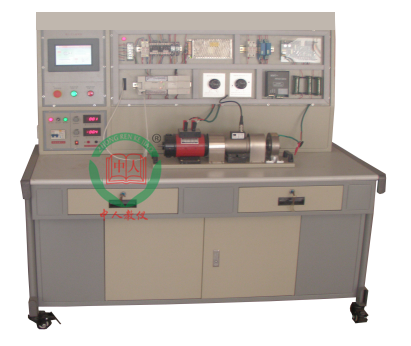

電機性能綜合測試裝置基本配備
1.電源控制臺
(1) 交流電源
三相四線（或三相五線）～380V±10% 50Hz （10A） 過流保護措施
單相0～220V±10% 50Hz （10A） 過流保護措施
交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。
(2) 直流電源
提供直流調速器1臺 ,電位器調節輸出電壓大小。
同步電機勵磁電源 0-24V 可調。
2.電機導軌 固定電機機組.
3.電機
(1)DQ09直流電動機 (220V / 185W)
（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
(2)單相電容起動異步電動機
（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）
(3)三相異步電動機
（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
(4)三相同步電動機
作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。
（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。
4.轉矩轉速傳感器
動態扭矩傳感器20Nm、
5.負載：磁粉制動器
磁粉制動器20Nm、0-1A穩流電源一組，用于對磁粉制動器控制。
6.微機扭矩儀
提供轉矩,轉速,輸出功率測試儀 7.電流、電壓、功率采集模塊
EDA9033A三相電綜合參數檢測模塊， 具備單/三相電壓、電流 、有功 、無功、功率因數、頻率等檢測功能。
8.相關測試軟件（HMIBuilder嵌入版組態軟件）
基于觸摸屏的組態軟件運行環境 實現數據采集及顯示 實現電拖系統的系列控制操作.
9.嵌入式人機界面設備
7"高亮TFT液晶顯示屏，分辨率800×480，四線電阻式觸摸屏，分辨率1024×1024。
