透明液壓教學實驗臺,液壓實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓教學實驗臺,液壓實驗臺。這樣能對用戶選型有非常大的幫助。

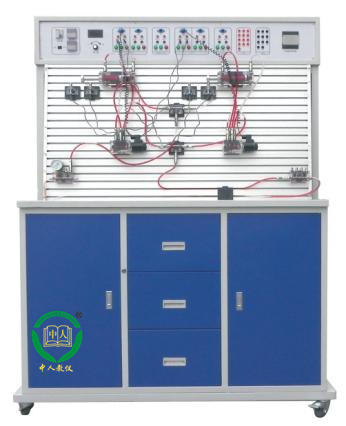

一、透明液壓教學實驗臺,液壓實驗臺概述
為了盡快的適應各個領域的發展，培養出大量的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功ZRTYY型透明液壓傳動演示系統。它填補了國家技術、中專、大專院校的液壓傳動通用教學設備的空白。
透明液壓教學實驗臺,液壓實驗臺該產品曾多次參加國家教委舉辦的全國性教學儀器展示訂貨會，在會上獲得了國家教委領導同志的好評與廣大老師的喜愛，現已有全國各省市的200多所學校選擇與使用了我公司的產品，卓越的產品性能，誠實的經營作風，獲得了廣大學校領導、教授、老師的信賴，并為我們的產品改進與發展提供了大量寶貴意見與建議。透明液壓傳動演示系統與透明液壓傳動實驗室成套設備推出之際，特向他們致以崇高的敬意。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺采用了采用1.2mm冷扎鋼板制作，并進行噴丸處理,外形結構美觀大方，堅固耐用，操作方便。本演示系統通過對以上
四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品價格僅為進口同類產品的一半，而其功能由于參考了國內液壓元件特點，因此，更加適合于國內的教學要求。本系統采用透明液壓元件，組合插式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、透明液壓教學實驗臺,液壓實驗臺主要技術指標
(1) 電源：220V 50Hz (市電)
(2) 演示臺外形尺寸：1500mm（長）×700mm（寬）×1800mm（高）。
(3) 油泵電機：Z-400 直流電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000RMP
(4) 演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
(5) 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
三、透明液壓教學實驗臺,液壓實驗臺十八種基本液壓傳動控制回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路
部分透明閥樣品
透明液壓傳動演示系統配置清單
|
序 號 |
名 稱 |
單 位 |
數 量 |
備 注 |
|
01 |
ZRTYY-18AY型實驗演示臺 |
臺 |
1 |
|
|
02 |
ZRTYY18A型電氣線路面板 |
件 |
1 |
安裝演示臺上 |
|
03 |
拖動電機及調節器速電路 |
套 |
1 |
安裝演示臺上 |
|
04 |
齒輪油泵 |
只 |
1 |
安裝在泵站上 |
|
05 |
油箱 |
只 |
1 |
安裝在泵站上 |
|
06 |
行程開關組件（常開） |
只 |
2 |
組合透明元件 |
|
07 |
行程開關組件（常閉） |
只 |
2 |
組合透明元件 |
|
08 |
雙作用油缸（帶撞塊） |
只 |
2 |
組合透明元件 |
|
09 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
|
10 |
增壓油缸 |
只 |
1 |
組合透明元件 |
|
11 |
單向閥 |
只 |
2 |
組合透明元件 |
|
12 |
液控單向閥 |
只 |
2 |
組合透明元件 |
|
13 |
溢流閥 |
只 |
2 |
組合透明元件 |
|
14 |
先導式溢流閥 |
只 |
1 |
組合透明元件 |
|
15 |
節流閥 |
只 |
1 |
組合透明元件 |
|
16 |
調速閥 |
只 |
2 |
組合透明元件 |
|
17 |
順序閥 |
只 |
2 |
組合透明元件 |
|
18 |
減壓閥 |
只 |
1 |
組合透明元件 |
|
19 |
二位二通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
20 |
二位四通電磁換向閥 |
只 |
2 |
組合透明元件 |
|
21 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
22 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
23 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
24 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
|
25 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
|
26 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
|
27 |
壓力表 |
只 |
3 |
組合透明元件 |
|
28 |
五通 |
只 |
3 |
組合透明元件 |
|
29 |
四通 |
只 |
7 |
組合透明元件 |
|
30 |
直流電源單元 |
只 |
1 |
電 器 配 件 |
|
31 |
單元電器連接電纜 |
只 |
3 |
電 器 配 件 |
|
32 |
220V電源插頭線 |
條 |
1 |
電 器 配 件 |
|
33 |
電磁閥通用連結線 |
條 |
4 |
電 器 配 件 |
|
34 |
壓力繼電器插頭線 |
條 |
1 |
電 器 配 件 |
|
35 |
活動扳手125*19 |
只 |
1 |
工具 |
|
36 |
內六角M6 |
只 |
1 |
工具 |
|
37 |
十字螺絲刀一字 |
只 |
1 |
工具 |
|
38 |
十字螺絲刀十字 |
只 |
1 |
工具 |
|
39 |
尖嘴鉗 |
只 |
1 |
工具 |
|
40 |
孔用擋圈鉗（內） |
只 |
1 |
工具 |
|
41 |
孔用擋圈鉗（外） |
只 |
1 |
工具 |
|
42 |
剪刀 |
把 |
1 |
工具 |
|
43 |
說明書 |
份 |
1 |
附 件 |
|
44 |
備用油管接頭 |
枚 |
5 |
附 件 |
|
45 |
502膠水一瓶 |
瓶 |
1 |
附 件 |
|
46 |
各種“O”型擋圈 |
枚 |
若干 |
附 件 |
|
47 |
各種油封 |
枚 |
若干 |
附 件 |
|
48 |
各種內六角螺絲 |
枚 |
若干 |
附 件 |
|
49 |
毛巾 |
條 |
5 |
附 件 |
|
50 |
透明液壓皮管 |
米 |
30米 |
附 件 |
|
51 |
專用液壓油 |
壺 |
1 |
附 件 |
|
52 |
油盤 |
只 |
1 |
附 件 |
|
53 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
