汽車空調系統接線、裝配、調試運行試驗臺,輕卡空調實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下汽車空調系統接線、裝配、調試運行試驗臺,輕卡空調實訓臺。這樣能對用戶選型有非常大的幫助。
一、汽車空調系統接線、裝配、調試運行試驗臺,輕卡空調實訓臺產品簡介

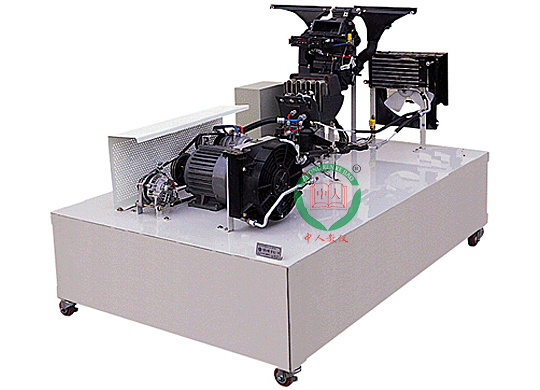

該設備采用 國產輕卡 汽車空調系統為基礎，充分展示汽車空調系統的組成結構和工作過程。
設備采用開放式設計，由學員動手進行汽車空調接線、裝配、調試實訓。
二、汽車空調系統接線、裝配、調試運行試驗臺,輕卡空調實訓臺功能特點
1.真實可運行的空調全套運行總成（帶齊附件），學員動手進行空調接線、裝配、調試實訓,發動機各工況正常。
2.由三相電機做為動力源，帶動空調壓縮機工作。
3.附有元器件圖標與端子標注號，學員對照附錄的電路圖、原理圖和空調實物，進行空調接線及管路裝配。
4.空調裝配好、加注制冷劑，操作開關空調可正常運行。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習空調裝配與接線、加注制冷劑、檢漏等實操工作平臺。
7.實訓臺底座采用鋼結構焊接，封閉式的展示柜，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、汽車空調系統接線、裝配、調試運行試驗臺,輕卡空調實訓臺技術規格
外形尺寸：1300×1000×1300mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形；
移動腳輪：120*80mm
四、汽車空調系統接線、裝配、調試運行試驗臺,輕卡空調實訓臺基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 元器件圖標與端子標注 | 套 | 1 | |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
| 4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
| 5 | 數字式進風口溫度表 | 個 | 1 | |
| 6 | 數字式出風口溫度表 | 個 | 1 | |
| 7 | 空調控制器總成 | 套 | 1 | |
| 8 | 空調蒸發箱總成 | 套 | 1 | |
| 9 | 壓縮機總成 | 套 | 1 | |
| 10 | 膨脹閥總成 | 套 | 1 | |
| 11 | 干燥器總成 | 套 | 1 | |
| 12 | 鼓風機總成 | 套 | 1 | |
| 13 | 冷凝器 | 個 | 1 | |
| 14 | 冷卻電子風扇 | 套 | 1 | |
| 15 | 三相異步電動機 | YT 100L1-4/2.2KW | 臺 | 1 |
| 16 | 進出風管道及附件 | 原車全新 | 套 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1300×1000×1300mm(長×寬×高) | 臺 | 1 |
| 18 | 設備教師手冊 | 套 | 1 | |
| 19 | 設備學生施工手冊 | 套 | 1 | |
| 20 | 設備合格證、保修卡 | 套 |
1 |
