一、電控汽油發動機拆裝運行實訓臺,電控汽油發動機拆裝教學設備簡介

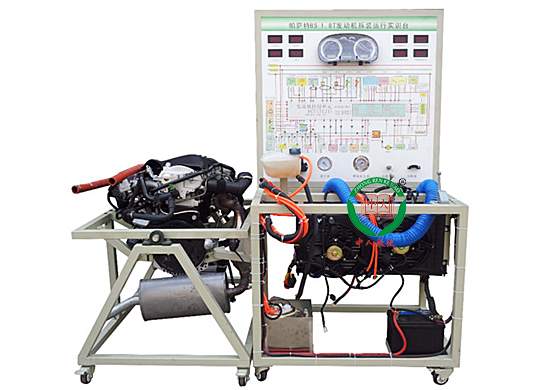

該教學設備采用 電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。
二．電控汽油發動機拆裝運行實訓臺,電控汽油發動機拆裝教學設備功能特點
1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；
2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三．電控汽油發動機拆裝運行實訓臺,電控汽油發動機拆裝教學設備技術規格
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
外形:1500*1000*1700mm(長*寬*高）
四．電控汽油發動機拆裝運行實訓臺,電控汽油發動機拆裝教學設備基本配置（每套）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
（一)運行檢測控制臺1套 |
||||
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
|
3 |
組合儀表 |
原車 |
套 |
1 |
|
4 |
診斷座 |
原車 |
個 |
1 |
|
5 |
點火開關總成 |
原車 |
個 |
1 |
|
6 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
7 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
8 |
燃油箱 |
10L |
個 |
1 |
|
9 |
汽油泵(含汽油泵插頭) |
全新 |
套 |
1 |
|
10 |
水箱及附件 |
原車 |
套 |
1 |
|
11 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
|
12 |
蓄電池 |
12V 65Ah |
臺 |
1 |
|
13 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
|
14 |
對接線束 |
|
套 |
1 |
|
15 |
保險絲盒 |
|
個 |
1 |
|
16 |
電源總開關 |
50A |
個 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置,面板柜與底座) |
1000*700*1750mm |
臺 |
1 |
|
18 |
故障模擬與排除裝置 |
|
套 |
1 |
|
(二)拆裝翻轉臺架1套 |
||||
|
1 |
電控汽油發動機總成 |
原車 |
套 |
1 |
|
2 |
進、排氣管 |
原車 |
套 |
1 |
|
3 |
三元催化器 |
帶全新消聲器 |
套 |
1 |
|
4 |
對接線束 |
|
套 |
1 |
|
5 |
大面積接油盆 |
約700×650×30mm(長×寬×深) |
個 |
1 |
|
6 |
拆裝翻轉架(帶自鎖腳輪裝置) |
約1300×600×800mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 |
套 |
1 |
