液壓元件拆裝實驗臺,液壓元件拆裝實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下液壓元件拆裝實驗臺,液壓元件拆裝實訓臺。這樣能對用戶選型有非常大的幫助。

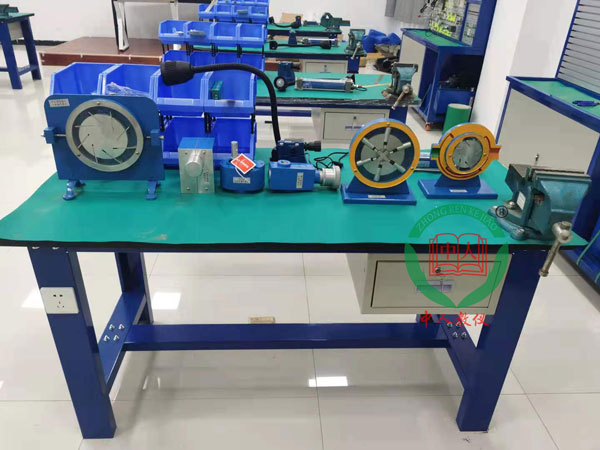

參考圖片
約1400x700x820mm,配各類泵、閥、拆裝工具等
液壓元件拆裝實驗臺,液壓元件拆裝實訓臺技術要求：
6.1液壓元件拆裝實驗臺,液壓元件拆裝實訓臺為成套集成式液壓元器件拆解、裝配實訓臺，可實現員工的教學培訓、操作訓練，具備以下功能特點：
6.1.1可以對工業液壓元件進行拆裝實驗。
6.1.2為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
6.1.3臺面上還設有小元器件盒，以防止零件的丟失。
6.1.4設計一塊拆裝墊塊防止拆裝時損壞桌面。
6.1.5配備抽屜、機床臺燈、交流電源插座。
6.1.6實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
6.2配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，可實現常規液壓泵、液壓閥、小型液壓缸、常規液壓馬達等元件地拆裝實訓。
6.3電源220 V±10% 50Hz，整機功耗：≤1.0 kVA。
6.4安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
6.5液壓元件拆裝實驗臺,液壓元件拆裝實訓臺配置及清單（包括但不限于）如下：
|
序號 |
元件名稱 |
規格／型號 |
單位 |
數量 |
備注 |
|
1 |
實訓裝置 |
1400x700x820mm |
臺 |
1 |
鐵質雙層亞光密紋噴塑工藝處理 |
|
2 |
齒輪泵 |
BB-B6 |
臺 |
1 |
|
|
3 |
柱塞泵 |
5MCY-1 |
臺 |
1 |
|
|
4 |
葉片泵 |
YB1-10B |
臺 |
1 |
|
|
5 |
直動式溢流閥 |
P-B10 |
只 |
1 |
|
|
6 |
先導式溢流閥 |
Y-10B |
只 |
1 |
|
|
7 |
減壓閥 |
DR10-4-5X10Y |
只 |
1 |
|
|
8 |
節流閥 |
DVP6 |
只 |
1 |
|
|
9 |
調速閥 |
2FRM5-31B/15QB |
只 |
1 |
|
|
10 |
液控單向閥 |
SV10PA1-30 |
只 |
1 |
|
|
11 |
三位四通換向閥 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
|
12 |
單杠雙作用液壓缸 |
MOB40-200 |
只 |
1 |
|
|
13 |
鋼皮尺 |
30CM |
把 |
1 |
|
|
14 |
千分尺 |
0~25mm |
把 |
1 |
|
|
15 |
卡簧鉗（內、外） |
P1ERS |
把 |
2 |
|
|
16 |
活動扳手 |
6”-150mm |
把 |
1 |
|
|
17 |
10”-250mm |
把 |
1 |
|
|
|
18 |
內六角扳手 |
JTECH |
套 |
1 |
|
|
19 |
拆裝墊塊 |
|
塊 |
1 |
元件在墊塊上拆裝 |
|
20 |
橡膠墊皮 |
|
張 |
1 |
|
|
21 |
油壺 |
五斤裝 |
個 |
1 |
裝廢油 |
|
22 |
電源三插 |
|
個 |
1 |
|
|
23 |
機床臺燈 |
|
臺 |
1 |
|
|
24 |
元件盒 |
|
個 |
1 |
|
|
25 |
臺虎鉗 |
|
個 |
1 |
|
|
26 |
工具箱 |
|
個 |
1 |
|
|
27 |
實訓指導書 |
|
冊 |
1 |
|
