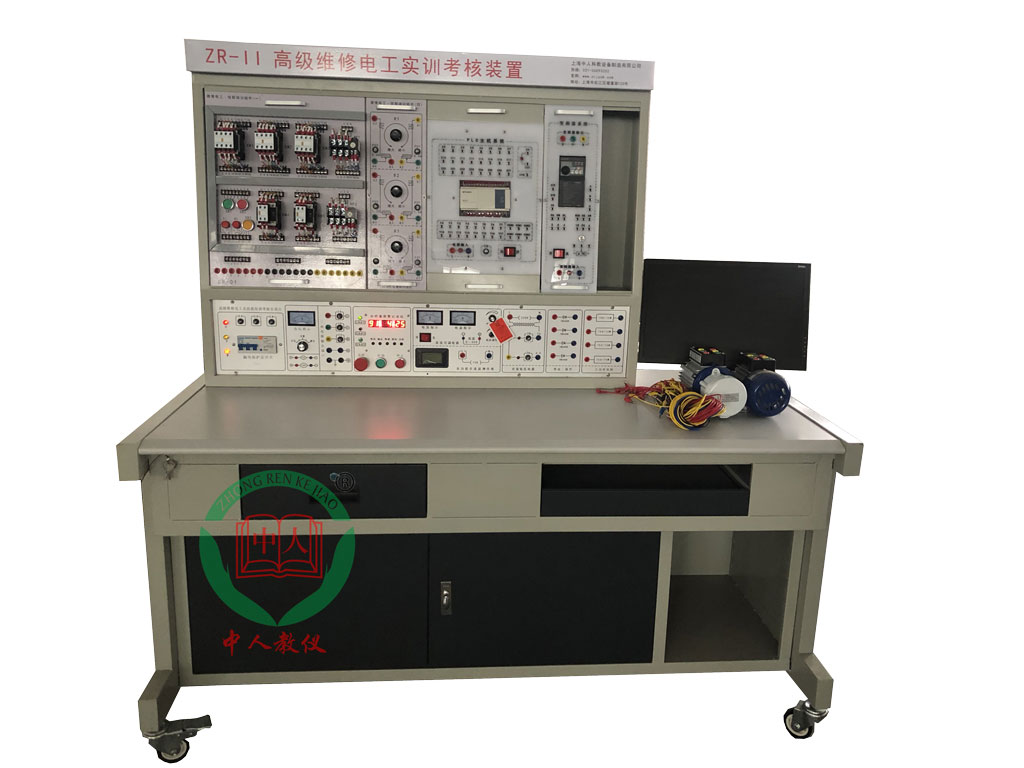

電工綜合實訓考核設備,高級維修電工實訓考核裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電工綜合實訓考核設備,高級維修電工實訓考核裝置。這樣能對用戶選型有非常大的幫助。
一、概述
電工綜合實訓考核設備,高級維修電工實訓考核裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、電工綜合實訓考核設備,高級維修電工實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內
容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統,并可滿足維修電工的安裝、調
試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、電工綜合實訓考核設備,高級維修電工實訓考核裝置技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz
2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.重量：120Kg
5.外形尺寸：1600×700×1600mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）DW02電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急停控制按鈕；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.有4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌
實訓桌為鋼木結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。帶有柜子，分別可放置掛件和實訓物品。
（四）PLC實訓套裝
PLC實訓套裝一：
1、音樂噴池模擬控制2、答題器模擬控制3、裝配流水線的模擬控制4、十字路交通燈模擬控制
5、自動軋
鋼機模擬控制6、天塔之光/電視塔電波模擬控制
PLC實訓套裝二：
1、自動送料裝車/傳送帶模擬控制2、多種液體混合裝置/攪拌機模擬控制3、自動售貨機模擬控制
4、水塔自
動供水模擬控制5、郵件分揀模擬控制
PLC實訓套裝三：
1、基礎輸入/輸出實驗
2、四層電梯自動控制3、中間繼電器
PLC實訓套裝四：
1、電鍍系統模擬控制
2、洗衣機自動控制3、LED七段數碼管顯示控制
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20.通電延時帶直流能耗制動的Y-△啟動控制電路
21.三相異步電動機雙重聯鎖正反轉能耗制動控制線路
22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制線路
23.C620型車床電氣控制線路
24.電動葫蘆電氣控制
25.Y3150滾齒機控制電路
26.可編程控制器的基本指令操作
27.音樂噴池模擬控制實驗
28.答題器模擬控制實驗
29.裝配流水線的模擬控制實驗
30.十字路交通燈模擬控制實驗
31.自動軋鋼機模擬控制實驗
32.天塔之光/電視塔電波模擬控制實驗
33.自動送料裝車/傳送帶模擬控制實驗
34.多種液體混合裝置/攪拌機模擬控制實驗
35.自動售貨機模擬控制實驗
36.水塔自動供水模擬控制實驗
37.郵件分揀模擬控制實驗
38.四層電梯自動控制實驗
39.中間繼電器實驗
40.電鍍系統模擬控制實驗
41.洗衣機自動控制實驗
42.LED七段數碼管顯示控制實驗
42.PLC控制的三相異步電動機正反轉控制
43.PLC控制的三相異步電動機Y-△啟動控制
44.PLC控制的三相異步電動機降壓啟動控制
45.PLC控制的三相異步電動機能耗制動控制
46.變頻器功能參數設置與操作
47.變頻器報警與保護功能
48.多段速度選擇變頻調速
49.外部端子點動控制
50.控制電機正反轉運動控制
51.控制電機運行時間操作
52.瞬間停電變頻器參數設定
53.外部電壓變頻調速
54.外部電流變頻調速
55.三相異步電動機的變頻開環調速
56.PLC控制變頻器外部端子的電機正反轉
57.PLC控制變頻器外部端子的電機運行時間控制
58.基于PLC數字量控制方式的多段速
59.基于PLC通信方式的變頻器開環調速
60.基于PLC通信方式的速度閉環控制
61.變頻器恒壓供水系統的模擬
62.基于觸摸屏控制方式的基本指令編程練習
63..基于觸摸屏控制方式的LED控制
64..PLC、觸摸屏與變頻器通信控制
