PLC實訓裝置控制的過程控制模型
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【PLC實訓裝置控制的過程控制模型,過程控制實物模型】的實訓室建設方案，對【PLC實訓裝置控制的過程控制模型,過程控制實物模型】施行三包售后服務，如果您對我們的【PLC實訓裝置控制的過程控制模型,過程控制實物模型】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

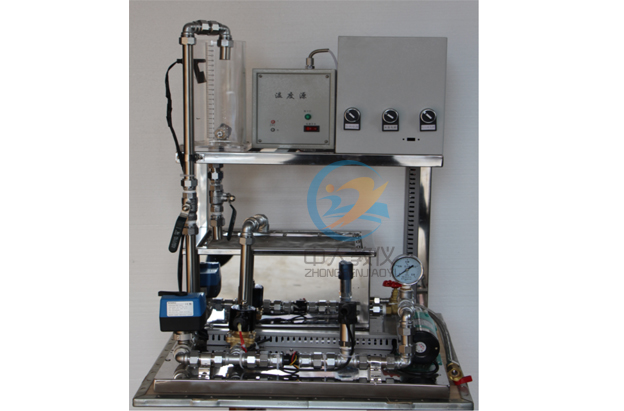

ZRPMX-06 PLC實訓裝置控制的過程控制模型,過程控制實物模型
實驗內容
特性實驗
水箱單容特性實驗
溫度特性實驗
電動閥流量特性實驗
壓力控制實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、電動調節閥支路流量控制實驗
3、溫度控制實驗
串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
變頻恒壓供水實驗；
工控組態軟件組態控制實訓
實時數據庫組態、M圖形動畫、報表、曲線、報警組態、設備通訊組態、腳本程序應用組態等實訓；
系統配置
| 執 行 機 構 | ||||
| 名稱 | 單位 | 數量 | 備注 | 型號 |
| 廣州新菱 | 只 | 1 | 電動球閥工作電壓24，控制電壓0-10v。 | SBA03 |
| 上海西山磁力泵 | 臺 | 1 | 無泄漏，低噪音，二相交流220VAC，15W。揚程1.5嗎m。 | MR-15 |
| 傳 感 變 送 器 | ||||
| 擴散硅壓力（液位）變送器 | 只 | 1 | 0-100kpa | |
| 溫州布萊迪壓力變送器 | 只 | 1 | 供電電壓9-24v，輸出4-20MA，標準接口，壓力范圍0-100kpa。 | SZ-801 |
| 合肥福斯達渦輪流量計及流量變送器 | 套 | 1 | （1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。標準信號輸出4-20ma |
LWGY-A |
| 溫度變送器 | 套 | 1 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。4-20ma標準信號輸出 | |
| 其 它 設 備 | |||
| 實驗用淡藍色透明有機玻璃水箱 | 只 | 1 | 1個圓型有機玻璃水箱，直徑15mm，高度15cm。 |
| 儲水箱 | 只 | 1 | 鏡面不銹鋼304。自動進排水減輕實驗老師工作200*150*200 單位mm |
| 不銹鋼支架 | 套 | 1 | 鏡面不銹鋼管管子做成。 |
| 配有24v直流穩壓電源 | 只 | 1 | 電流2A。 |
| 全部不銹鋼管及配件，增加設備的使用壽命。 | 套 | 1 | 管道及閥門：整個系統管道由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。 |
| 溫控實驗箱 | 套 | 1 | 由加熱箱、加熱環、Pt100、溫度變送器組成，加熱 最高溫度150度。 |
| 不銹鋼儲水箱 | 只 | 1 | 內有獨特的結構設計和不銹鋼過濾網，拆洗方便 |
| 儲水箱自動進、排水裝置 | 套 | 1 | 自動進排水減輕實驗老師工作 |
| 控制器 | |||
| PLC控制器 | 臺 | 1 |
1.14路開關量輸入 2.10路開關量輸出 3.2路模擬量輸入1路模擬量輸出 |
裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：400*600*700mm。
概述
控制雙容水箱實訓模型配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量，組成多種液位檢測系統，可提供的包括有：應變式液位器等。通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
本裝置具有多重安全保護，提供IEC標準信號及相關測試點供接入進行編程實驗。
