電力系統綜合自動化技能實訓考核平臺

欄目分類：產品總目錄發布日期：2020-03-29 瀏覽次數：次

電力系統綜合自動化技能實訓考核平臺,電力實訓室設備嚴格按照電力行業標準的要求建立模型，采用現代化的控制方式，咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【電力系統綜合自動化技能實訓考核平臺,電力實訓室設備】的實訓室建設方案，對【電力系統綜合自動化技能實訓考核平臺,電力實訓室設備】施行三包售后服務，如果您對我們的【電力系統綜合自動化技能實訓考核平臺,電力實訓室設備】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

ZRBDZ-1智能變電站實訓系統

一、簡介

電力系統實驗裝置建設以實用性為原則，嚴格按照電力行業標準的要求建立模型，采用現代化的控制方式，模擬原型系統的控制設備特性，使模型系統更真實反映原型系統，力爭將智能電力系統實驗教學中心建設成為實用性強，使用維護方便的電力系統綜合試驗研究平臺，滿足相關科研試驗并兼顧在校大學生教學實訓。
本智能電力系統實驗教學中心一次系統部分的實物模擬仿真具有真實性，能夠觀察到各種現象的物理過程，獲得明確的物理概念，可以探索到現象的本質及其變化的基本規律，能夠進行典型系統的驗證性實訓與分析性實訓，所提供給二次部分的各類電氣量參數都能符合電力系統規范，并直接采用了原型系統的測控裝置，實驗教學中心的所有設備完全符合實訓教學的可測試性和可操作性。

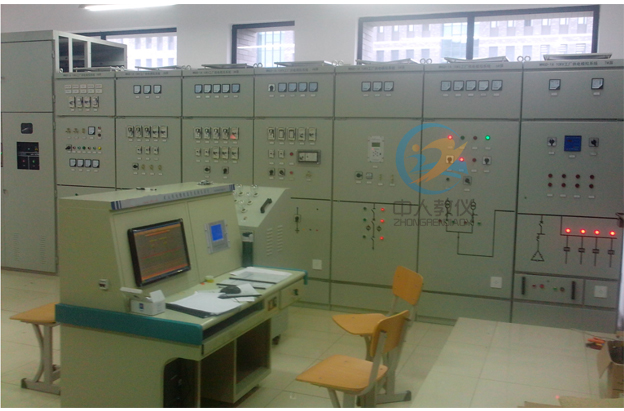

智能變電站實訓系統,電力系統實驗裝置

二、所采用的系統標準

所有系統中的設備包括外購設備或附件都滿足以下標準，且不限于下述標準：
* GB/T 2887-2000     電子計算機場地通用規范
* GB/T 7261-2000     繼電器及裝置基本試驗方法
* DL/T 578-1995      水電廠計算機監控系統基本技術條件
* DL/T 822-2002      水電廠計算機監控系統試驗驗收規程
* DL/T 5065-1996     水力發電廠計算機監控系統設計規定
* DL/T 5081-1997     水力發電廠自動化設計技術規范
* DL/T 5132-2001     水力發電廠二次接線設計規程
* DL/T 5164-2002     水力發電廠廠用電設計規程
* DL/T 5177-2003     水力發電廠繼電保護設計導則
* JB/T 5775.2-2002   電力系統二次電路用控制及繼電保護屏（柜、臺）通用技術條件
* JB/T 5775.3-2002   電力系統二次電路用控制及繼電保護屏（柜、臺）基本試驗方法
* Q/XJ 20.50-2004    繼電器、保護及自動裝置通用技術要求

三、智能電力系統實驗教學中心組成

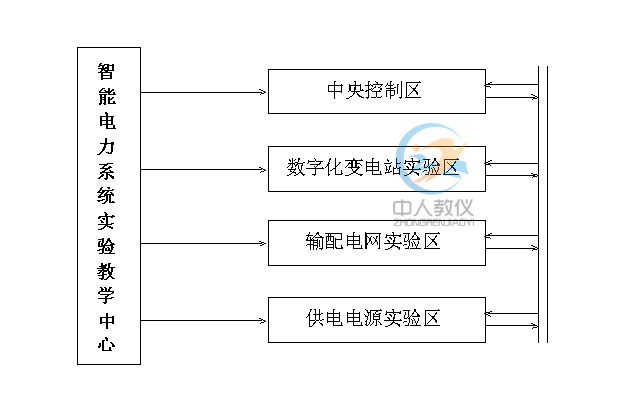

智能電力系統實驗教學中心由中央控制區、數字化變電站實驗區、輸配電網實驗區、供電電源實驗區等四個實驗區組成系統。各實驗區之間由電纜連接，完全按照電力系統規范設計，具有很強地擴展性，各室內容、規模均可增加，接口可以接納電力系統新技術新設備。實驗教學中心組成示意圖如圖所示。

五、實驗項目

1．一次系統的認知
a) 220KV輸電線路認知；
b) 220KV變電站主接線方式認知;
c) 220KV 變電站主變認知；
d) 倒閘操作學習；
e) 五防操作學習。
2．智能變電站保護實驗項目
（1) 220KV線路保護實驗項目
   a) 分相電流差動保護；
b) 三段式相間距離保護；
c) 接地距離保護；
d) 六段式零序保護；
e) 反時限零序電流保護；
f) 重合閘。
（2) 220KV變電站變壓器保護實驗項目
   a) 差動速斷保護；
b) 差動保護；
c) TA斷線告警；
d) 復壓閉鎖方向過流保護；
e) 零序電流保護；
f) 間隙零序；
g) 過負荷保護
h) 失靈保護；
i) 非電量保護。
（3）110KV線路保護實驗項目
   a) 三段式相間距離保護；
b) 接地距離保護；
c) 不對稱故障相繼速動保護；
d) 四段式零序電流保護；
e) 重合閘。
（4）35KV線路保護實驗項目
   a) 過流保護；
b) 低電壓保護；
c) 過負荷；
d) 低頻減載；
e) 重合閘。
（5) 母線保護實驗項目
   a) 差動保護。
（6) 準同期實驗項目
   a) 同期合閘條件判斷；
b）同期合閘實驗。
3．后臺監控系統實驗項目
a) 監控系統主菜單學習；
b) 保護裝置遙測值測試實驗;
c) 狀態量測試實驗；
d) 開關分合閘操作實驗；
e) 開關變位界面變化實驗；
f) SOE信息實驗；
g) 事故發生時間和測量值、故障錄波波形實驗；
h) 遙控分合閘實驗；
i) 音響報警手動和自動復歸實驗。
