透明液壓故障檢修實訓裝置
欄目分類：產品總目錄 發布日期：2020-05-21 瀏覽次數：次
透明液壓故障檢修實訓裝置,液壓故障教學實驗平臺雙作用油缸（密封圈磨損）單向閥（無法實現單向密封）溢流閥（無法調壓），咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【透明液壓故障檢修實訓裝置,液壓故障教學實驗平臺】的實訓室建設方案，對【透明液壓故障檢修實訓裝置,液壓故障教學實驗平臺】施行三包售后服務，如果您對我們的【透明液壓故障檢修實訓裝置,液壓故障教學實驗平臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

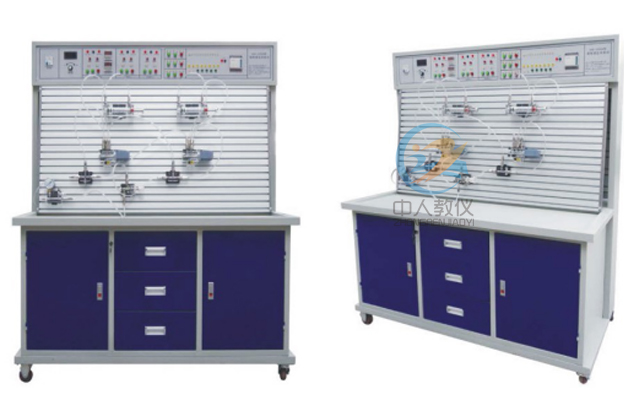

ZRYPL-01E透明故障診斷與維修實驗臺
一、產品簡介
為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功液壓實驗臺。各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
三、十八種基本液壓傳動控制回路
1.用換向閥的換向回路2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路
四、電器故障
操作面板上設有開關量故障模塊，及PLC輸入輸出故障模塊，方便使用，操作簡單。五、配置說明
我公司產品可根據要求配置雙面型和單面型實驗臺，PLC可根據要求配置其它品牌型號，如（可以選擇松下、歐姆龍、西門子等）；也可根據學校要求量身定制實驗設備；六、配置清單
| 序 號 | 名 稱 | 單 位 | 數 量 | 備 注 |
| 1 | 實驗演示臺 | 臺 | 1 | 鐵柜鋁合金實驗屏 |
| 2 | 電氣線路面板 | 件 | 1 | 安裝演示臺上 |
| 3 | 拖動電機 | 套 | 1 | 安裝在泵站上 |
| 4 | 齒輪油泵 | 只 | 1 | 安裝在泵站上 |
| 5 | 油箱 | 只 | 1 | 安裝在泵站上 |
| 6 | 接近開關 | 只 | 4 | 組合透明元件 |
| 7 | 雙作用油缸 | 只 | 2 | 組合透明元件 |
| 8 | 彈簧回位油缸 | 只 | 1 | 組合透明元件 |
| 9 | 增壓油缸 | 只 | 1 | 組合透明元件 |
| 10 | 單向閥 | 只 | 2 | 組合透明元件 |
| 11 | 液控單向閥 | 只 | 2 | 組合透明元件 |
| 12 | 溢流閥 | 只 | 2 | 組合透明元件 |
| 13 | 先導式溢流閥 | 只 | 1 | 組合透明元件 |
| 14 | 節流閥 | 只 | 1 | 組合透明元件 |
| 15 | 調速閥 | 只 | 2 | 組合透明元件 |
| 16 | 順序閥 | 只 | 2 | 組合透明元件 |
| 17 | 減壓閥 | 只 | 1 | 組合透明元件 |
| 18 | 二位二通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 19 | 二位四通電磁換向閥 | 只 | 2 | 組合透明元件 |
| 20 | “O”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 21 | “H”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 22 | “M”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 23 | 二位四通行程換向閥 | 只 | 1 | 組合透明元件 |
| 24 | 三位五通手動換向閥 | 只 | 1 | 組合透明元件 |
| 25 | 壓力繼電器 | 只 | 1 | 組合透明元件 |
| 26 | 壓力表 | 只 | 3 | 組合透明元件 |
| 27 | 五通 | 只 | 3 | 組合透明元件 |
| 28 | 四通 | 只 | 7 | 組合透明元件 |
| 29 | 直流電源單元 | 只 | 1 | 電 器 配 件 |
| 30 | 三菱PLC | 只 | 1 | 20MR |
| 31 | 三菱數據線 | 條 | 1 | 附件 |
| 32 | 220V電源插頭線 | 條 | 1 | 電 器 配 件 |
| 33 | 電磁閥通用連結線 | 條 | 若干 | 電 器 配 件 |
| 34 | 壓力繼電器插頭線 | 條 | 1 | 電 器 配 件 |
| 35 | 活動扳手200*24 | 只 | 1 | 工具 |
| 36 | 內六角M6、M5 | 只 | 1 | 工具 |
| 37 | 一字螺絲刀 | 只 | 1 | 工具 |
| 38 | 十字螺絲刀 | 只 | 1 | 工具 |
| 39 | 尖嘴鉗 | 只 | 1 | 工具 |
| 40 | 孔用擋圈鉗（內） | 只 | 1 | 工具 |
| 41 | 剪刀 | 把 | 1 | 工具 |
| 42 | 備用油管接頭 | 枚 | 5 | 附 件 |
| 43 | 502膠水一瓶 | 瓶 | 1 | 附 件 |
| 44 | 各種“O”型擋圈 | 枚 | 若干 | 附 件 |
| 45 | 各種油封 | 枚 | 若干 | 附 件 |
| 46 | 毛巾 | 條 | 5 | 附 件 |
| 47 | 透明液壓皮管 | 米 | 30米 | 附 件 |
| 48 | 專用液壓油 | 壺 | 2 | 附 件 |
| 49 | 油盤 | 只 | 1 | 附 件 |
| 50 | 透明液壓演示系統裝箱清單 | 份 | 1 | 資 料 |
故障閥配置清單
| 序 號 | 名稱及故障說明 | 單 位 | 數 量 | 備 注 |
| 1 | 雙作用油缸（密封圈磨損） | 只 | 1 | 組合透明元件 |
| 2 | 單向閥（無法實現單向密封） | 只 | 1 | 組合透明元件 |
| 3 | 溢流閥（無法調壓） | 只 | 1 | 組合透明元件 |
| 4 | 節流閥（彈簧失效節流無法調節） | 只 | 1 | 組合透明元件 |
| 5 | 減壓閥（閥芯堵塞） | 只 | 1 | 組合透明元件 |
| 6 | 二位四通電磁換向閥（電磁鐵損壞） | 只 | 1 | 組合透明元件 |
| 7 | “O”型三位四通電磁換向閥（電磁鐵1個損壞） | 只 | 1 | 組合透明元件 |
| 8 | 二位四通行程換向閥（彈簧失效） | 只 | 1 | 組合透明元件 |
| 9 | 三位五通手動換向閥（閥芯無法復位） | 只 | 1 | 組合透明元件 |
| 10 | 壓力繼電器（微動開關損壞） | 只 | 1 | 組合透明元件 |
| 11 | 壓力表（壓力失效） | 只 | 1 | 組合透明元件 |
