電梯模擬井道實訓裝置
欄目分類：產品總目錄 發布日期：2020-07-13 瀏覽次數：次
電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量.
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】的實訓室建設方案，對【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】施行三包售后服務，如果您對我們的【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

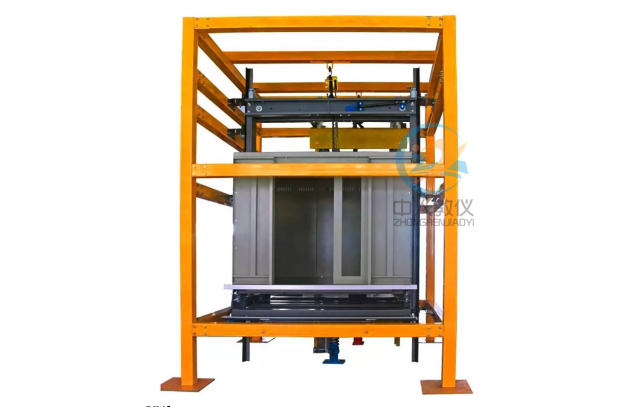

ZRDT-JD電梯井道設施安裝與調試實訓考核裝置
一、 產品概述
本裝置是根據當前真實電梯井道系統的安調和維保需求而開發的一種電梯井道放樣與安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。電梯轎廂拆裝實訓裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量。
二、 產品特點
1、 采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；2、 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、 采用真實機構器件，使學生學到的與實際應用的一致；
4、 模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、 采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
6、正版電梯轎廂三維仿真拆裝教學軟件
軟件基于獨立運行的虛擬實驗3D環境，無需依托任何第三方虛擬環境
軟件具備以下功能：
（一）具備電梯轎廂系統介紹功能
1.以文字的方式或者語音講解的方式對轎廂系統進行介紹
（二）具備轎廂拆裝功能
1.軟件以真實的電梯轎廂為藍本建立轎廂三維模型，學生可以通過與軟件的交互對轎廂進行任意角度旋轉、放大、縮小，觀察轎廂的結構。
2.軟件設有電梯轎廂零件庫及拆裝工具庫
3.轎廂上的每種零件可以進行單一展示，并可展示轎廂的爆炸圖。
4.可以對轎廂進行自動拆卸和自動安裝功能，為學生展示轎廂拆裝的過程，拆裝過程中，學生可以選擇某一零件，展示此零件在轎廂上所處的位置。
5.學生可以自行手動對轎廂進行拆卸和安裝，根據課堂上學到的知識，選擇拆裝工具庫中的工具有步驟的對轎廂進行拆裝。
三、 技術參數
1、 井道尺寸：2000mm×2000mm×3000mm（長×寬×高）；2、 安全保護：緩沖器；
3、 整機重量：≤1000KG；
4、 外形尺寸：2240mm×2240mm×3000mm（長×寬×高）。
四、 配置清單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 井道框架 | 1 | 臺 | 鋼構 |
| 2 | 手動葫蘆 | 2 | 臺 | |
| 3 | 鋼絲線及線墜 | 1 | 套 | |
| 4 | 導軌支架 | 16 | 套 | |
| 5 | 導軌 | 8 | 條 | |
| 6 | 導軌連接板 | 4 | 塊 | |
| 7 | 導靴 | 8 | 套 | |
| 8 | 潤滑油瓶 | 4 | 套 | |
| 9 | 轎廂架 | 1 | 個 | 拉桿座、斜拉桿及減震橡膠座等 |
| 10 | 轎廂 | 1 | 個 | 轎頂、轎壁及轎底組件等 |
| 11 | 轎廂門地坎 | 1 | 條 | |
| 12 | 彈簧緩沖器 | 1 | 個 | |
| 13 | 層門地坎 | 1 | 條 | |
| 14 | 層門地坎支架 | 2 | 個 | |
| 15 | 對重架 | 1 | 個 | |
| 16 | 對重護欄 | 1 | 個 | |
| 17 | 對重塊 | 2 | 塊 | |
| 18 | 聚氨酯緩沖器 | 1 | 個 | |
| 19 | 安裝配件 | 2 | 套 | 備用1套 |
| 20 | 安裝與測量工具 | 1 | 套 | 水平尺、卷尺、校導尺及磁鐵等 |
| 21 | 隨機資料 | 1 | 份 | 實訓指導書與相關圖集等 |
五、 實訓項目
1、 電梯井道的放樣；2、 電梯導軌支架與導軌的安裝與調整；
3、 電梯轎廂龍門架與導靴的安裝與調整；
4、 電梯轎廂的安裝；
5、 電梯轎廂地坎的安裝與調整；
6、 電梯對重架與導靴的安裝與調整；
7、 電梯對重塊的安裝；
8、 電梯對重護欄的安裝與調整；
9、 電梯層門地坎的安裝與調整；
10、 電梯層門地坎與轎廂門地坎尺寸的調整；
11、 導軌與導靴的保養。
如對本產品/文章：電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文分享鏈接：http://m.hxshiguan.com/cpzh/4274.html
常見問題：
問題①：你們公司都有什么資質？
答：我們中人公司是國家注冊的生產商，具有專利證書、軟件著作權等生產型企業應當具備的資質，并且我們生產的【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】都是100%測試才允許出廠的。
問題②：如果我們單位購買【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】是否包含安裝調試培訓服務？
答：我們所有設備如果沒有注明“不含安裝/調試/培訓”等字樣（舉例：【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】不含安裝調試培訓，含運費。），都是可以包安裝調試培訓的。
問題③：你們能提供【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】的整體實訓室的建設方案嗎？
答：如果您對我們的【電梯模擬井道實訓裝置,電梯井道設備安裝實訓平臺】有意向，可以來電咨詢或者咨詢企業QQ：2198972893。讓我們客服為您量身定做一個方案或者提供我們現有的方案。同時需要您留下貴單位的全稱，方便我們做報告。
