高性價比傳感器應用技術實訓裝置
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【傳感器應用技術實訓裝置,傳感器工業應用教學平臺】的實訓室建設方案，對【傳感器應用技術實訓裝置,傳感器工業應用教學平臺】施行三包售后服務，如果您對我們的【傳感器應用技術實訓裝置,傳感器工業應用教學平臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

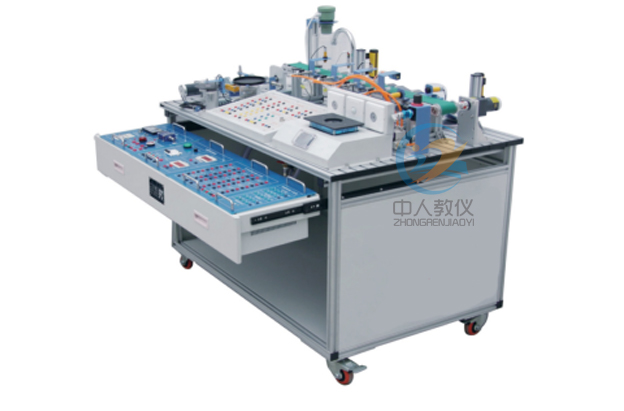

ZRGYZ-GC工業傳感器應用技術實訓裝置
實訓項目
(一) 基礎實訓項目
利用對射式光電開關傳感器來實現物料計數
利用霍爾接近開關傳感器來實現對磁性物料的分揀
利用電感接近開關傳感器來實現對金屬物料的分揀
利用電容接近開關傳感器來實現對塑料物料的分揀
利用色標傳感器來實現對顏色（黑色）物料的分揀
利用安全光幕傳感器來實現對電機的控制
利用U型光電開關傳感器來實現電機轉度檢測
利用齒輪轉速傳感器來實現電機轉度檢測
利用渦流傳感器及變送器來實現軸心軌跡的檢測
利用壓電加速度傳感器及變送器來實現振動的檢測
利用熱釋電開關傳感器來實現區域報警
利用聲光控開關傳感器來實現區域報警
利用壓電電纜傳感器及變送器來實現區域報警
利用超聲波液位傳感器及變送器來實現液位檢測
利用流量傳感器及變送器來實現流量檢測
利用S型拉壓力傳感器及變送器來實現電子秤設計
利用光纖位移傳感器及變送器來實現厚度檢測
智能溫度控制實驗
(二) 機器視覺傳感器實訓項目
1．視頻實時分析：FFT，直方圖，灰度等
2．視頻旋轉控制
3．圖像快速素描，捕捉圖像動作
4．目標尺寸測量
5．目標提取
6．邊緣追蹤
7．動目標顯示
8．局域網視頻共享
9．顏色識別
10．識別與控制
(三) 物聯網傳感器實訓項目
1．調試軟件及J-link驅動的安裝
2．STM32W108通用IO實驗
3．基于STM32W108中斷實驗
4．無線傳感器節點串口通信實驗
5．蜂鳴器實驗
6．IIC通信實驗
7．溫度傳感器數據采集實驗
8．濕度傳感器數據采集實驗
9．超聲波傳感器數據采集實驗
10．煙霧傳感器數據采集實驗
11．聲音傳感器數據采集實驗
12．光敏傳感器數據采集實驗
13．LCD液晶屏顯示實驗
14．基于STM32W uCOS移植實驗
15．基于Zigbee Mac協議棧實驗
16．無線傳感器節點多點組網實驗
17．無線傳感器節點兩點通信實驗
18．無線傳感器節點多點通信實驗
19．物聯網溫度監測實驗
20．物聯網濕度監測實驗
21．超聲波傳感器數據采集實驗
22．煙霧傳感器數據采集實驗
23．聲音傳感器數據采集實驗
24．光敏傳感器數據采集實驗
25．物聯網中多節點低功耗實驗
26．無線傳感器網絡節點定位實驗
裝置配置
(一) 電源及儀表掛箱交流電源AC220V，帶漏電保護器
直流穩壓電源：+24V/1A、±12V/1A、±5V
數字直流電壓表：量程0～20V，分200mV、2V、20V三檔，精度0.5級
頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm
(二) 信號處理及接口掛箱
傳感器信號轉換電路
電磁閥/電機驅動電路
(三) 變送器掛箱
電荷放大器
量程：102pc、103pc兩檔可調，最大輸出電壓：10V/5mA，與壓電加速度傳感器配套使用。
軸向位移變送器
量程：-4～6mm，電流輸出：4～20mA，準確度：±0.5%（25℃）。
壓力儀表
采用24位A/D轉換器，雙5位高亮度紅色LED顯示，測量精度：±0.2%F.S±1個字，帶RS232通信，與S型拉壓力傳感器配套使用
(四) 材料分揀模型
直流減速電機，轉速：20rpm/分，電源DC24V
電磁閥：二位五通
對射式光電開關傳感器：檢測距離5m，常開型，NPN晶體管輸出輸出。
霍爾接近開關傳感器，檢測距離10mm，可檢測永磁體，常開型，NPN晶體管輸出輸出。
電感接近開關傳感器：檢測距離4mm，常開型，NPN晶體管輸出輸出。
電容接近開關傳感器，檢測距離2mm，常開型，NPN晶體管輸出輸出。
色標傳感器：焦距12.5mm±2mm，紅、藍、綠三色光源，按鈕式設定自動選擇適用光源。
安全光幕傳感器：檢測距離：0.3～4m，繼電器輸出
(五) 多功能轉子模型
直流電機：轉速3000rpm/分，功率15W，電源DC24V
光電開關傳感器：槽式結構，槽寬30mm，輸出電流＜300mA。
齒輪轉速傳感器：測量范圍0～20kHz，脈沖輸出信號。
電渦流傳感器：量程-4～6mm，靈敏度8mA/mm
壓電加速度傳感器：量程50000ms-2，電荷靈敏度1.47pC/ms-2，最大橫向靈敏度比＜5%F.S。
(六) 區域報警及聲光雙控模型
熱釋電開關傳感器：感應距離：8m，延時時間：40～60s，開關條件：光照度＜6Lux
聲光控開關傳感器：聲控靈敏度70dB，延時時間：40～60s，開關條件：光照度＜6Lux
壓電電纜傳感器及壓電控制器：量程2kg，開關量輸出。
(七) 液位/流量/溫度控制模型
直流水泵：揚程：0.6m，流量：600L/h，功率30W
超聲波液位傳感器：量程：1m，盲區：0.06m，輸出：4～20mA。
渦輪流量傳感器：量程：0.1～0.6m3/h，精度1%，脈沖輸出。
PT100溫度傳感器（0-120℃），誤差正負1℃；配有加熱系統，智能數顯溫度控制儀表。
(八) 電子秤模型
S型拉壓力傳感器：量程：20kg，輸出靈敏度：2.0±0.005mV/V，線性度：0.03%F.S。
(九) 厚度檢測模型
光纖位移傳感器及放大器：量程：0～10mm，輸出：1～5V，放大器增益連續可調。
(十) 機器視覺傳感器開發實訓平臺
1．工業相機一臺
2．高速USB2.0接口，可達480Mb/s；大面陣CMOS逐行掃描圖像傳感器；支持靜態和動態圖像捕捉；可控制獲取圖像的任意位置；傳輸速率可達15f/s 1280×1024；曝光時間：任意可調；.8bit無壓縮原始圖像數據，軟件實現Bayer彩色轉換即插即用安裝；支持Windows 2000/XP/Vista/Win7/Win8操作系統；圖像穩定可靠，經過長時間嚴格測試性能指標
3．可調焦鏡頭一個
4．補光燈一個
5．測試臺一個
6．目標模塊
1) 顏色方塊
2) 排線
3) 其他
4) 開發軟件平臺一套（labview源碼）
5) 軟件（十余種功能）
(十一) 物聯網傳感器實訓平臺
該實訓包括硬件設備、實驗例程兩大部分。硬件設備包括1個STM32W108 zigbee主板板、9個STM32W108 zigbee節點、J-link在線調試燒寫器及溫度、溫濕度、光敏、聲音、超聲波、煙霧傳感器，可實現物聯網網絡構架及環境實時數據監測。實驗例程包括基于STM32W108 zigbee的基礎實驗及基于多節點的傳感器實時數據控制采集、物聯網網絡構建的中級提升實驗。通過基礎及中級實驗，幫助學生熟悉和掌握物聯網相關技術的原理和實際應用，達到理論和動手能力的同步提升。
功能概述
工業傳感器實驗臺將工業傳感器、工業模型有機結合，適用于各職業院校開設《傳感器原理》、《非電量檢測技術》、《工業自動化儀表與控制》等課程的實訓教學。裝置還增加了物聯網傳感器 、視覺傳感器等，完全采用模型化設計，使學生能夠更全面掌握各種工業傳感器的應用；緊密結合傳感器與檢測技術的最新技術。如對本產品/文章：傳感器應用技術實訓裝置,傳感器工業應用教學平臺有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
