衛星及數字電視實訓裝置

欄目分類：產品總目錄發布日期：2020-09-17 瀏覽次數：次

樓宇工程衛星及有線電視系統實訓平臺,衛星天線及有線電視實驗臺安裝、布線、接線、編程、調試、運行、維護及維修等），咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【衛星及數字電視實訓裝置,有線電視實驗臺】的實訓室建設方案，對【衛星及數字電視實訓裝置,有線電視實驗臺】施行三包售后服務，如果您對我們的【衛星及數字電視實訓裝置,有線電視實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

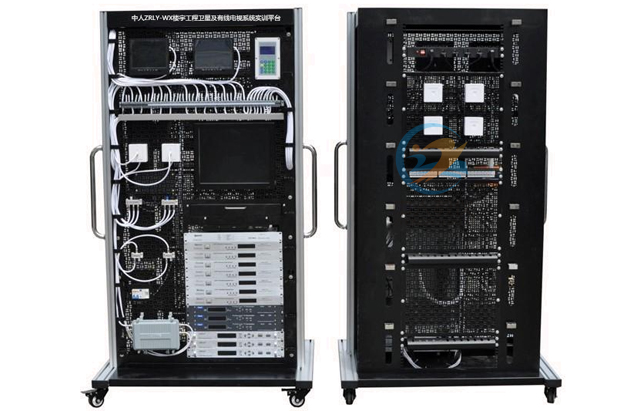

ZRLY-WX工程衛星及有線電視系統實訓平臺

1、設備概述

衛星天線及有線電視實驗臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
樓宇工程衛星及有線電視系統實訓平臺,衛星天線及有線電視實驗臺

2、技術指標

(22)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(23)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(24)整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；

3、實訓項目

1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2)線路故障的設置、檢測及排除；
3)認識和熟悉各種衛星及有線電視系統設備器材；
4)衛星天線和接收設備的安裝與調試；
5)開路天線和接收設備的安裝與調試；
6)前端設備調試；
7)前端所有信號混合調試；
8)放大器輸入、輸出電平調試；
9)用戶分配網絡的設計與安裝；
10)終端設備的安裝與調試；
11)橋架及其支架的安裝和布線；
12)信息插座和機架設備的安裝；
13)水晶頭及跳線的制作和測試；
14)RJ45模塊和配線架的壓線和測試；
15)RJ45跳線的連接及鏈路的測試。

4、主要配置

序號	器材名稱	數量	單位	備注
1	立式實訓平臺	1	臺
2	網孔板安裝模塊	8	塊
3	網孔板用膨脹固定件	100	個
4	線纜管理架	12	個
5	電源管理模塊	1	臺
6	嵌入式編程主機與顯示器模塊	1	套
7	45cm衛星天線	1	臺
8	高頻頭	1	個
9	工程接收機	3	臺
10	UHF、VHF開路天線	1	臺
11	調制器	7	臺
12	解調器	3	臺
13	DVD機	1	臺
14	16路混合器	1	臺
15	系統放大器	1	臺
16	二分器	2	個
17	三分器	2	個
18	電視終端插座	2	個
19	8寸液晶電視	2	臺
20	6位PDU電源	1	個
21	24位超五類非屏蔽插座配線架	1	個
22	8P8C超五類非屏蔽水晶頭	20	個
23	超五類非屏蔽信息插座模塊	4	個
24	單口86型信息面板	4	個
25	86型底盒	4	個
26	UTP超五類4對非屏蔽跳線	4	條
27	UTP超五類4對非屏蔽電纜	100	米
28	專用橋架	1	套
29	耗材及工具	1	套	各規格電線、常用電工工具及線纜測試儀等
