電動葫蘆電氣控制線路實訓裝置

欄目分類：產品總目錄發布日期：2020-10-27 瀏覽次數：次

電動葫蘆電氣控制線路實訓裝置,電葫蘆電氣實驗臺通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【電動葫蘆電氣控制線路實訓裝置,電葫蘆電氣實驗臺】的實訓室建設方案，對【電動葫蘆電氣控制線路實訓裝置,電葫蘆電氣實驗臺】施行三包售后服務，如果您對我們的【電動葫蘆電氣控制線路實訓裝置,電葫蘆電氣實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

ZRJC-D01電動葫蘆電氣控制線路實訓裝置

一、概述

電葫蘆電氣技能實驗臺是在原“電動葫蘆電氣技能實訓考核裝置”的基礎上又進一步改進和提升，它增加了CD1型電動葫蘆仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀，。本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

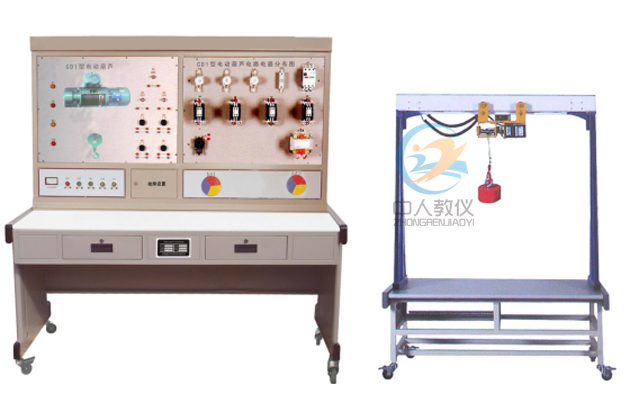

電動葫蘆電氣控制線路實訓裝置,電葫蘆電氣技能實驗臺

二、產品特點

1．CD1型電動葫蘆半實物仿真模型是參照實際CD1型電動葫蘆的功能，并按一定尺寸比例縮小而設計的；
2．本套裝置電氣部分的操作，能實現CD1型電動葫蘆各種運動，它包括：吊鉤的升降，葫蘆裝置的平移。
3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；
4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；
5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。

三、實訓項目

1．熟悉常用低壓電器的機構、原理
2．電路線路分析
3．通過觀察模型的運動，了解實際運動
4．通過測量找出線路中的故障點，對故障排除
5．設置故障點，作為維修電工的技能考核裝置

四、故障設置

1、吊鉤啟動失效。
2、吊鉤能啟動外，其它控制均失效。
3、吊鉤上升控制失效。
4、吊鉤下降控制失效。
5、平移機構控制失效。
……
可設置不少于12個故障。

五、技術條件

1．輸入電源：三相四線（380V±10% 50Hz）
2．工作環境：溫度-10℃～＋40℃，相對濕度≤85％（25℃），海拔≤4000m
3．裝置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．裝置重量：≤150kg
6．CD1型電動葫蘆模型尺寸： 1000mm×500mm×800mm
7．吊鉤升降行程：500mm
8.平移機構行程：800㎜
