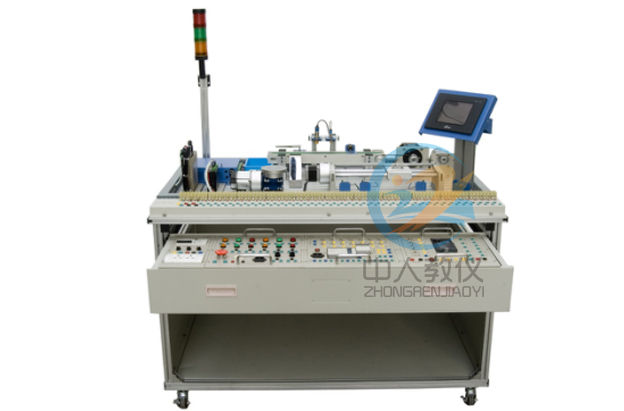

ZRGJD-09組合式機電控制實訓裝置,機電一體化綜合實訓平臺

一、 產品概述

電機控制實訓裝置采用型材結構，其上安裝有交流伺服電機及驅動單元、步進電機及驅動單元、直流無刷電機及驅動單元、交流電機及單元、觸摸屏單元、及A/D D/A單元、及旋轉編碼器單元、皮帶輸送單元、滾珠絲杠單元、蝸輪蝸桿單元。采用工業元器件，所有、執行器、控制器接口開放，培訓內容包含：PLC（數字量和模擬量）技術，傳感器及旋轉編碼器技術、直流無刷電機特性研究、步進電機特性研究、交流伺服電機特性研究、特種電機控制技術、觸摸屏技術、位置及速度控制技術、機械傳動（皮帶傳動、滾珠絲杠傳動及蝸輪蝸桿傳動）技術、組態軟件監控技術等。平面模塊化結構，所有控制電機的接線開放，安裝尺寸完全一致，可做到電機互換，控制電平一致。

二、 產品特點

1. 本實訓裝置有機融合了機械、電氣、傳感器、交流電機變頻調速、直流無刷電機控制、步進電機驅動控制、伺服電機驅動控制、能開展任務驅動的項目教學。
2. 整體結構采用開放式和拆裝式，具有明顯的動手拆裝實訓功能，可以拆裝到各零部件及每顆細小的螺絲，能很好的服務于項目實訓教學；能根據不同的任務更換組合模塊，具有很強的重組性，使教學或競賽時可方便的選擇需要的模塊，非常適合廣大職業院校自動化技能實訓需求。
3. 用于實訓教學，可按工作過程導向、工學結合的模式規劃教學活動，可完成多種工業現場環境下的技能培訓任務。
4. 該實訓考核裝置PLC模塊I/O端子、變頻器接線端子、各常用模塊接線端子，均采用安全型插座，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

三、 技術性能

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃  相對濕度≤85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.0kVA
4. 結構尺寸：1200mm×800mm×1300mm
5. 安全保護：具有漏電保護，安全符合國家標準

四、 實訓內容

1. 觸模屏實訓
Ø 觸模屏與PLC之間的通訊
Ø 觸模屏監視電機的運行狀態和控制電機的運行參數
Ø 基于觸摸屏→PLC→數字伺服（步進驅動）方式的運行曲線組態顯示控制
Ø 基于觸摸屏→PLC→交直流電機方式的運行曲線組態顯示控制
2. PLC訓練
Ø 基本指令編程練習
Ø 高級指令編程實訓
Ø PID控制指令應用實訓
Ø 利用PLC控制（脈沖、模擬量），步進電機、變頻器、伺服電機、直流無刷電機
Ø 用PLC采集各種傳感器信號
Ø PLC采集旋轉編碼器信號
3. 三相異步電機變頻調速
Ø 變頻器功能參數設置與操作
Ø 變頻器報警與保護功能
Ø 多段速度選擇變頻調速
Ø 外部端子點動控制
Ø 控制電機運行時間操作
Ø 控制電機正反轉運動控制
Ø 外部模擬量（電壓/電流）變頻調速
Ø 三相異步電機的變頻器閉環調速
4. 步進電機
Ø 啟動特性的研究：通過PLC修改頻率，運行頻率加速時間及運行長度，觀察運轉特性。
Ø 細分特性研究：通過細分拔碼開關改變細分，觀察步進電機在低速運行時的振動和噪聲變化，掌握細分意義和如何計算細分距角
Ø 脫機信號作用研究
Ø 驅動電壓的影響
Ø 驅動電流的影響
5. 伺服電機
Ø 位置模式：通過PLC修改啟動頻率，運行頻率，加減速時間以及運行長度，觀察電機運轉特性
Ø 速度模式1：將伺服電機的控制模式調整為速度模式的外部控制方式，通過PLC的模擬量控制伺服電機的運行，學會如何調速零飄、加減速的調整、速度增益和輸入增益的調整，控制零速鉗位端口了解它的作用，通過編碼器反饋?zhàn)鲩]環實現位置控制并通過人機界面進行位置和速度的顯示
Ø 速度模式2：將伺服電機的控制模式調整為速度模式的內部控制方式，通過PLC的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過PLC的輸出點來切換，通過這個實訓可以了解伺服ON與模式切換之間的關系，通過PLC編程加深對伺服運行的理解
Ø 位置速度模式：將伺服電機的控制模式調整為位置速度模式，通過PLC的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過PLC的輸出點來切換，通過這個實訓可以了解伺服電機ON與模式切換之間的關系，通過PLC編程加深對伺服運行的理解
6. 直流無刷電機
Ø 內部電位器調速：調節電位器使速度由慢到快，觀察電機在低速和高速和運行特性，比較與變頻、伺服的區別
Ø 模擬量調速：PLC模擬量輸出控制電機的速度，編碼器反饋?zhàn)鳛樗俣任恢梅答仯瑢?shí)現低精度的定位。通過正反向控制端子控制轉向
7. 各種傳感器及編碼器實訓
Ø 光電、電感、電容傳感器的應用
Ø 旋轉編碼器的應用
8. 皮帶輸送帶電機綜合控制（PLC、觸摸屏、異步電機、直流無刷電機、編碼盤）
9. 絲杠傳動綜合控制（PLC、觸摸屏、步進電機、伺服電機）
10. 轉動擺臺定位控制（PLC、觸摸屏、步進電機、伺服電機）

表1：基本配置表（標配西門子系統）

序號	名稱	規格	數量	單位	備注
1	工作臺	1200mm×800mm×800mm	1	張
2	西門子PLC	CPU ST30(DC/DC/DC) 18路數字量輸入/12路晶體管輸出，EM AM06 4路模擬量輸入/2路模擬量輸出	1	臺
3	西門子變頻器	MM420 功率≥0.75kW	1	臺
4	電源模塊	三相電源總開關（帶漏電和短路保護）1個、熔斷器3只、單相三極電源插座2個、安全插座5個	1	塊
5	按鈕模塊	開關電源24V/5A 、12V/2A各1組、轉換開關2只、復位按鈕（紅、黃、綠各1只）、自鎖按鈕（紅、黃、綠各1只）、24V指示燈（紅黃綠各2只）、急停按鈕1只、蜂鳴器1只	1	塊
6	步進電機驅動模塊	相數：2，步距角： 1.8，靜態電流：2.8A，相電阻：0.8Ω，相電感：1.2mH，保持轉矩：0.9N·m	1	套
7	伺服電機驅動模塊	額定功率：200W，額定轉矩：0.64N·m，額定轉速：3000r/min，額定電流：1.6A	1	套
8	直流無刷電機驅動模塊	額定功率：150W，額定電壓：AC220V 額定轉速：1500r/min，額定轉矩：0.955N·m，額定電流：0.945	1	套
9	觸摸屏模塊	7英寸 工業彩色觸摸屏	1	套
10	皮帶輸送帶單元	由帶式傳送帶、旋轉編碼器、光電傳感器、電感傳感器、電容傳感器、旋轉電磁鐵組成。傳輸帶行程：460mm。	1	套
11	滾珠絲桿單元	由滾珠絲桿、刻度裝置、限位傳感器、移動導塊等組成。位置控制水平位移：270mm，重復精度：0.1mm	1	套
12	蝸輪蝸桿減速機單元	由蝸輪蝸桿減速機、刻度裝置等組成。超低噪聲，體積小，傳遞功率為90-120W，主要可以完成轉臺的精確定位控制。	1	套
13	接線端子排	本系統的執行器、控制器接口全部引到操作面板及接口單元，并配備配套實訓導線。	1	套
14	工件	含金屬、塑料工件	1	套
15	電源線	單相三芯電源線	2	根
16	實訓導線	強電、弱電連接導線	1	套
17	PLC編程電纜	PC/PPI	2	根
18	配套光盤	PLC編程軟件（DEMO版）、使用手冊、程序等	1	套
19	配套工具	工具箱：十字長柄螺絲刀、大、中、小號一字螺絲刀，中、小號十字螺絲刀，鐘表螺絲刀，剝線鉗，尖嘴鉗，剪刀，電烙鐵，驗電筆，鑷子，活動扳手，內六角扳手	1	套
