濕度傳感器怎么分類

聯系方式見右側懸浮框

【濕度傳感器】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【濕度傳感器】時，都能通過我們來了解相關資訊，而且【濕度傳感器】在客戶有需求時提供參考意見。

濕度傳感器都有什么特點

1、濕度傳感器的精度應達到±2%-±5%RH，達不到這個水平很難作為計量器具使用。

2、濕敏元件除對環境濕度敏感外，對溫度亦十分敏感，其溫度系數一般在0.2-0.8%RH/℃范圍內，而且有的濕敏元件在不同的相對濕度下，其溫度系數又有差別。

3、金屬氧化物陶瓷，高分子聚合物和氯化鋰等濕敏材料施加直流電壓時，會導致性能變化，甚至失效，所以這類濕度傳感器不能用直流電壓或有直流成份的交流電壓，必須是交流電供電。

濕度傳感器怎么分類

濕度傳感器是用來測量相對濕度的傳感器，濕敏元件是最簡單的濕度傳感器。濕敏元件主要有電阻式和電容式兩大類。


濕敏電阻是在基片上覆蓋一層用感濕材料制成的膜，當空氣中的水蒸氣吸附在感濕膜上時，元件的電阻率和電阻值都發生。

濕敏電容一般分高分子薄膜電容制成的，常用的高分子材料有聚苯乙烯、聚酰亞胺、酪酸醋酸纖維等。當環境濕度發生改變時，濕敏電容的介電常數發生變化，使其電容量也發生變化，其電容變化量與相對濕度成正比。下面對各種濕度傳感器進行簡單的介紹：

1、氯化鋰濕度傳感器

1）電阻式氯化鋰濕度計

氯化鋰電濕敏元件是美國標準局的F.W.Dunmore研制出來的，這種元件具有較高的精度，同時結構簡單、價廉，適用于常溫常濕的測控等一系列優點。

氯化鋰元件的測量范圍與濕敏層的氯化鋰濃度及其它成分有關，單個元件的有效感濕范圍一般在20％RH 以內。要測量較寬的濕度范圍時，必須把不同濃度的元件組合在一起使用，可用于全量程測量的濕度計組合的元件數一般為5個，采用元件組合法的氯化鋰濕度計可測范圍通常為（15～100）％RH，國外有些產品聲稱其測量范圍可達（2 ～100）%RH 。

2）露點式氯化鋰濕度計

露點式氯化鋰濕度計是由美國的 Forboro 公司首先研制出來的，這種濕度計和電阻式氯化鋰濕度計形式相似，但工作原理卻完全不同。簡而言之，它是利用氯化鋰飽和水溶液的飽和水汽壓隨溫度變化而進行工作的。

2、碳濕敏元件

碳濕敏元件是美國的 E.K.Carver 和 C.W.Breasefield 于1942年首先提出來的，碳濕敏元件具有響應速度快、重復性好、無沖蝕效應和滯后環窄等優點，因之令人矚目。

3、氧化鋁濕度計

氧化鋁傳感器的突出優點是，體積可以非常小，靈敏度高，響應速度快，測量信號直接以電參量的形式輸出，大大簡化了數據處理程序等等。另外，它還適用于測量液體中的水分。

4、陶瓷濕度傳感器

陶瓷元件不僅具有濕敏特性，還可以作為感溫元件和氣敏元件。這些特性使它極有可能成為一種有發展前途的多功能傳感器。寺日、福島、新田等人在這方面已經邁出了頗為成功的一步，他們研制成稱之為“濕瓷 - Ⅱ型”和“濕瓷 - Ⅲ型”的多功能傳感器。前者可測控溫度和濕度，主要用于空調，后者可用來測量濕度和諸如酒精等多種有機蒸氣，主要用于食品加工方面。

教學設備網推薦傳感器實驗臺：檢測與傳感轉換技術實驗臺(配22種傳感器)

ZRJCS-IIIA檢測與轉換技術實驗臺是在本公司多年生產傳感器技術教學實驗裝置的基礎上，為適應不同類別，不同層次的專業需要，最新推出的模塊化的新產品。
    ZRJCS-IIIA檢測與轉換技術實驗臺主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。（電腦自備）
一、特點：
1、轉換電路板采用模塊化結構，根據需要選擇不同模塊，也便于根據教學大綱變動增加新的實驗?zāi)�塊。
2、傳感器和轉化電路模塊正面印有電路原理圖。這種直觀性有助于學生增加感性認識、提高實驗效果。
3、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
傳感器采用進口透明有機玻璃制作，比較直觀。
二、技術參數

輸入電源	AC220V 50Hz	非線性誤差	≤ 5%
直流電源	± 5V ± 15V	測量精度	≤ 1%
穩壓系數	± 1%	功 耗	100VA
電壓紋波	≤ 10mV	輸出電流	1A



三、產品主要結構
ZRJCS-IIIA檢測與轉換技術實驗臺由主控臺、傳感器、實驗?zāi)�塊、位移臺架、數據采集卡及處理軟件、實驗臺桌六部分組成。
（一）主控臺部分
提供高穩定的±5V、±15V、±2V～±10V（可調）、±2V～±24V（連續可調）、直流穩壓電源；二組溫度電源。主控臺面板裝有空氣開關、電壓、頻率、轉速顯示表；溫度表，溫度控制儀微機電源。低頻信號系統源1Hz-30Hz（可調）；音頻信號源0.4KHz-10KHz；差動放大器，氣壓表、儲氣箱；RS232計算機串行接口。

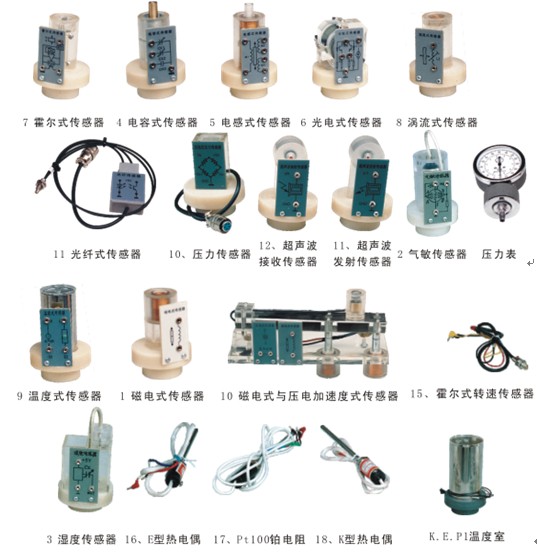

（二）傳感器種類及技術指標：

序號	實驗?zāi)�塊	傳感器名稱	量 程	精 度
1	電阻霍爾式傳感器	電阻式傳感器	± 1mm	± 1.5%
2		霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器	電容式傳感器	± 5mm	± 1.3%
4	電感式傳感器	電感式傳感器	± 5mm	± 3%
5	光電式傳感器	光電式傳感器	0-2500轉/分	≤ 1.5%
6	渦流式傳感器	渦流式傳感器	≥ 1mm	± 3%
7	溫度式傳感器	溫度式傳感器	0-80℃	± 2%
8		磁電式傳感器		0 .5V/m
9	壓電式加速度傳感器	壓電式加速度傳器	1-30Hz	± 2%/s
10	光纖式傳感器	光纖式傳感器	≥1.5mm	± 1.5%
11	壓力傳感器	壓力傳感器	0-30kpa	± 2%
12	超聲波傳感器	超聲波傳感器	20-60cm	1cm
13		氣敏傳感器	50-200ppm
14		濕敏傳感器	10-95%RH	± 5%
15		霍爾式轉速傳感器	0-2500 轉/分	± 1.5%
16	熱電偶、熱電	E 型熱電偶	0-800℃	± 3%
17		Rt100 鉑電阻	0-800℃	± 2%
18	阻傳感器	K 型熱電偶	0-800℃	± 3%
19		銅電阻Cu50	0-100℃	± 3%
20		渦流測速傳感器	0-2500轉/分
21		磁電測轉速傳感器	0-2500轉/分
22	熱釋電紅外傳感器	熱釋電紅外傳感器		3200V/W

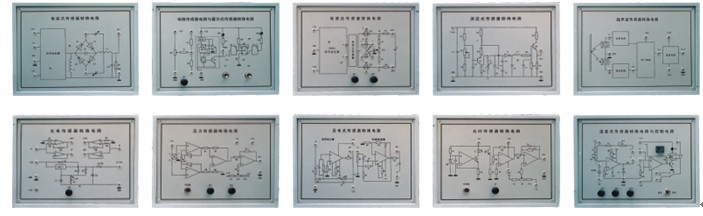

（三）實驗?zāi)�塊：

1.電容式傳感器轉換電路模塊          2.渦流式傳感器轉換電路模塊 3.光電式傳感器轉換電路模塊          4.光纖式傳感器轉換電路模塊 5.超聲波傳感器轉換電路模塊

6.電阻傳感器電路與霍爾式傳感器轉換電路模塊 7.電感式傳感器轉換電路模塊          8.壓力傳感器轉換電路模塊 9.壓電式速度傳感器轉換電路模塊      10.溫度式傳感器轉換電路模塊





（四）數據采集卡及處理軟件
數據采集卡采用12位A/D轉換、分辨率由1/2048，采樣周期1ms—1000ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等。
（五）實驗桌
實驗桌規格1500*700*780（mm），實驗桌的兩個儲存柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤，中間抽屜安放傳感器。主件采用二種材料，第一種采用進口三聚氰胺樹脂雙面貼面板，選用優質PVC直線封邊條，第二種實驗桌面板采用密度板，防火板貼面后成形制作。
六、實驗項目：

實驗一：電阻式傳感器的半橋性能實驗        實驗三：半橋、全橋性能實驗       ㊣實驗五：電阻式傳感器的電子秤實驗          實驗七：差動式電容傳感器特性實驗          ㊣實驗九：電容傳感器的電子秤實驗         實驗十一：自感式差動變壓器的特性實驗       ㊣實驗十三：差動變壓器的電子秤實驗          實驗十五：光電式傳感器的旋轉方向測量實驗 實驗十七：霍爾傳感器的轉速測量實驗            實驗十九：被測體材質對渦流傳感器特性的影響實驗 ㊣實驗二十一：渦流式傳感器的電子工業秤實驗 實驗二十三：溫度傳感器及溫度控制實驗（AD590） 實驗二十五：E型熱度電偶的溫度控制實驗   實驗二十七：銅電阻的溫度控制實驗              實驗二十九：磁電式傳感器轉速測量實驗          實驗三十一：壓電加速度式傳感器的特性實驗 實驗三十三：光纖傳感器的振動實驗              實驗三十五：壓阻式轉壓力傳感器的特性實驗 實驗三十七：超聲波傳感器的位移特性實驗 實驗三十九：氣敏傳感器的原理實驗 實驗四十一：熱釋電紅外傳感器實驗B型 實驗四十三：相敏檢波器實驗B型

實驗二：電阻式傳感器的全橋性能實驗 ㊣實驗四：電阻式傳感器的震動實驗 實驗六：變面積式電容傳感器特性實驗 ㊣實驗八：電容傳感器的震動實驗 實驗十：差動變壓器的特性實驗 ㊣實驗十二：差動變壓器的震動實驗 實驗十四：光電式傳感器的轉速測量實驗 實驗十六：接近式霍爾傳感器實驗 實驗十八：渦流傳感器的位移特性實驗 ㊣實驗二十：渦流式傳感器的震動實驗 實驗二十二：渦流式傳感器的轉速測量實驗 實驗二十四：K型熱電偶的溫度控制實驗 實驗二十六：鉑電阻的溫度控制實驗 實驗二十八：磁電式傳感器的特性實驗 ㊣實驗三十：磁電式傳感器的應用實驗 實驗三十二：光纖傳感器的位移特性實驗 實驗三十四：光纖傳感器的轉速測量實驗 ㊣實驗三十六：壓阻式傳感器的差壓測量 ㊣實驗三十八：超聲波傳感器的應用實驗 實驗四十：濕度式傳感器的原理實驗 實驗四十二：移相器實驗B型

備注：帶㊣ 號實驗為思考實驗
