沖床的工作原理與保養注意事項

聯系方式見右側懸浮框

【沖床】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【沖床】時，都能通過我們來了解相關資訊，而且【沖床】在客戶有需求時提供參考意見。



沖床的工作原理



沖床的設計原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，經離合器帶動齒輪、曲軸（或偏疼齒輪）、連桿等工作，來達成滑塊的直線運動，從主電動機到連桿的運動為圓周運動。



沖床對待加工材料施以壓力，使其塑形變形，而得到所要求的形狀與精度，因而有必要合作一組模具（分上模與下模），將材料置于其間，由機器施加壓力，使其變形，加工時施加于材料之力所形成之反作用力，由沖床機械本體所吸收，從而使沖床動作并加工零件。











沖床的保養要點



1、經常保持中心柱，滑塊導柱的干凈，以及架模時保持模具底板無臟物，以確保平臺的潔凈避免劃傷。



2、新機在使用1個月時，飛輪和送料機處加黃油。如果長時間沒有加油，會導致飛輪內部磨損，影響機床的性能，以后每次保養時也需加。



3、新機在1個月內更換1次機臺循環油（32#機械油或美孚1405＃），以后每隔半年更換1次，保證機床的正常運行和精密度。



沖床有哪些加工方法



1、單沖



單次完結沖孔，包含直線散布、圓弧散布、圓周散布、柵格孔的沖壓。



2、同方向的接連沖裁



運用長方形模具部分堆疊加工的方法，能夠進行加工長型孔、切邊等。



3、多方向的接連沖裁



運用小模具加工大孔的加工方法。



4、蠶食



運用小圓模以較小的步距進行接連沖制弧形的加工方法。



5、單次成形



按模具形狀一次淺拉伸成型的加工方法。



6、接連成形



成型比模具尺度大的成型加工方法，如大尺度百葉窗、滾筋、滾臺階等加工方法。



7、陣列成形



在大板上加工多件相同或不同的工件加工方法。

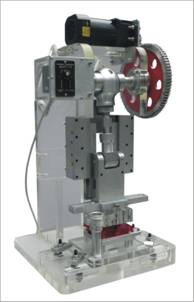

教學設備網推薦沖床實訓系統：ZR-S3透明五金沖壓模擬機

一、概述
ZR-3透明五金沖壓模擬機 本機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學的微型實驗臺。該產品以完成沖裁、拉伸、成型等動作。具有結構簡單，操作方便，且價格低廉的優點，無噪音無污染，并且可采用220V電壓，可在任何有電場所使用。填補了模具教學中無實驗用機的空白。本機可對透明拆裝模具進行課堂上模擬演示，能在實驗中看到模具的運動過程，提供設計人員對模具設
計中的各機構產生更為實際的思維。
二、主要特點
1、機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料，耐腐蝕、抗磨性能好，長久不變色演示效果逼真。
2、本套產品共設計有六套配套模具，可供用戶進行選配。

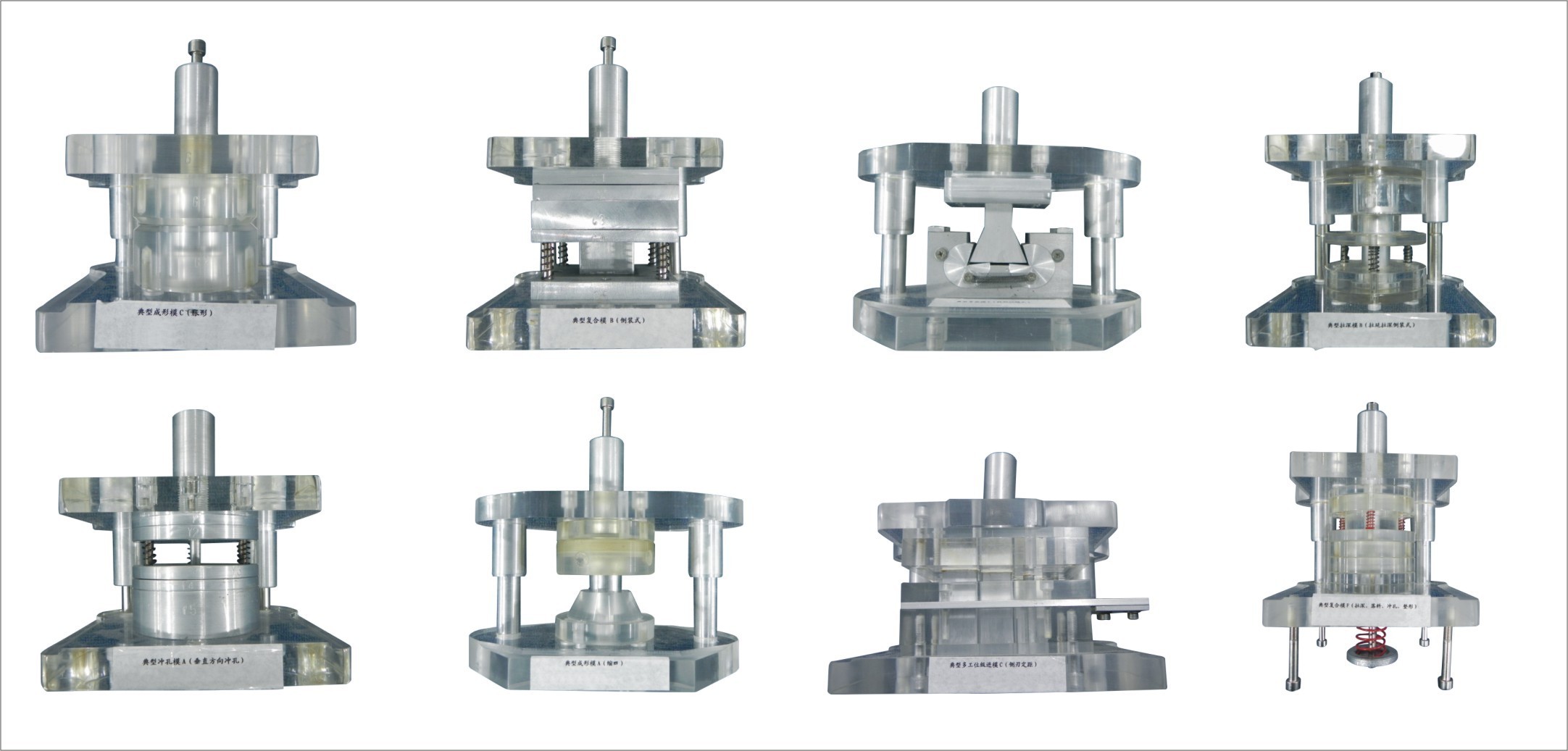

三、配套注塑模（以下模具可選贈一種）

序號	產品名稱	型號規格
1	沖孔模	200×150
2	落料模	200×150
3	折彎模	200×150
4	拉深模	200×150
5	級進模	200×150
6	復合模	200×150



四、技術參數
1、交流電源：單相220VAC   50HZ
2、配套模具尺寸：200×150mm
3、演示臺尺寸：450×450×820
4、整機重量：.約70kg

---

如對本產品/文章：沖床有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
