初/中/高級電工柜

欄目分類：維修電工及電拖實訓設備發布日期：2020-08-20 瀏覽次數：次

初級電工柜,電力拖動實訓柜,電拖教學設備堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，是上海中人教儀生產制造的維修電工實訓設備系列產品之一。

聯系方式見右側懸浮框

【初級電工柜,電力拖動實訓柜,電拖教學設備】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【初級電工柜,電力拖動實訓柜,電拖教學設備】時，都能通過我們來了解相關資訊，而且【初級電工柜,電力拖動實訓柜,電拖教學設備】在客戶有需求時提供參考意見。

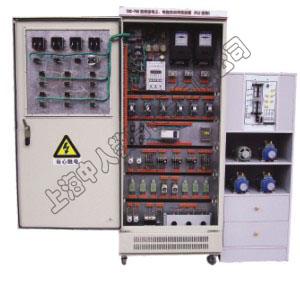

ZRXKG-760A型初/中/高級電工柜

一、實訓內容

初級、中級、高級通用實驗：
1.單相起動停止控制電路；
2.異步電動機點動控制電路；
3.異步電動機兩地控制電路；
4.異步電動機聯鎖正反轉控制電路；
5.雙重聯鎖正反轉控制電路；
6.自動順序起動控制；
7.手動順序起動控制；
8.異步電動機星、三角控制電路；
9.異步電動機能耗控制電；
10.異步電動機反接制動控制電路；
11.自動往返控制電路；
12.正反轉點動、起動控制電路；
13.帶有點動的自動往返控制電路；
14.異步電動機自鎖控制電路；
15.異步電動機單向點動、起動控制電路；
16.電阻降壓起動控制電路；
17.C620-1型車床控制電路；
18.電動葫蘆電氣控制電路；
……自由設計項目。
19.白熾燈控制電路；
20.日光燈控制電路；
21.觸摸開關控制白熾燈電路；
22.聲控開關控制樓梯白熾燈電路；
23.人體感應開關控制樓梯白熾燈電路；
24.單相電度表直接安裝電路；
25.單相電度表間接安裝電路；
26.三相電度表直接安裝電路；
27.三相電度表間接安裝電路；
28.電壓表、電流表安裝電路；
29.一臺電流互感器用于單相回路的接線電路；
30.三臺電流互感器接成星形接線電路；
31.三臺電流互感器接成三角形接線電路；
32.Y3150型滾齒機控制電路；
33.單相電動機控制電路；
34.電流互感器與電流表配用接線電路；
35.兩臺電流互感器差接接線電路；
36.萬能轉換開關和電壓表測量三相電壓接線電路；
高級維修電工實訓項目：
1、PLC控制電動機啟停
2、PLC控制電動機Ｙ/△啟動
3、PLC控制電動機正反轉
4、PLC控制電動機順序啟動51、PLC控制電動機往返運動
5、PLC控制電動機Ｙ/△轉換時間的調節
6、四層電梯控制系統

二、設備構成

初/中/高級電工柜,電力拖動實訓柜,電拖教學設備按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、技術參數

1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm

四、配置表

1.電工部分

序號	名稱	數量	單位	備注
1	日光燈實訓組件	1	套
2	彩色燈泡及燈座	10	套
3	單線開關	1	只
4	二線開關	1	只
5	單相漏電開關	1	只
6	三相開關	1	只
7	調光開關	1	只
8	觸摸延時開關	1	只
9	人體感應自動開關	1	只
10	聲光控延時開關	1	只
11	盒式開關	1	只
12	插座	2	只
13	螺旋式溶斷器	2	只
14	4uF電容	1	只
15	單相電度表	1	只
16	單相交流電機	1	只

2.電拖部分

序號	型號	名稱	數量	單位	備注
1	D247LE﹣32	三相漏電開關	1	只	正泰
2		電流互感器	3	只	正泰
3	DT862﹣4	三相四線有功電能表	1	只	正泰
4	CJX2﹣0901	交流接觸器	5	只	正泰
5	JZ7﹣44	中間繼電器	2	只	正泰
6	JR36﹣20	熱繼電器	3	只	正泰
7		螺旋式熔斷器	4	只	正泰
8	YBLX﹣19/21	行程開關	4	只	正泰
9	ST3	電子式時間繼電器	2	只	SUNWORLD
10		橋堆	1	只
11		可控硅	1	只
12	380（△）180W	三相異步電機	2	只
13	220V 180W	單相電機	1	只

3.控制面板部分

序號	型號	名稱	數量	單位	備注
1	6L2	交流電壓表 450V	1	只	精華
2	6L2	交流電流表 30A	3	只	精華
3		指示燈	7	只	正泰
4		控制按鈕	8	只	正泰
5		轉換開關	1	只	長江

五、概述

ZRXKG-760A型初/中/高級電工柜,電力拖動實訓柜,電拖教學設備是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺初/中/高級電工柜,電力拖動實訓柜,電拖教學設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該初/中/高級電工柜,電力拖動實訓柜,電拖教學設備堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

中級電工柜參考圖片：

高級電工柜參考圖片：
